Код: 24352
ШІМ-регулятор швидкості двигуна PWM 5V 12V 10A
Ціна за 1 шт.
37.70
грн
В
наявності 0
шт.
Оптом і в роздріб
Товара нема в наявності
Опис
ШІМ-регулятор швидкості двигуна PWM 5V 12V 10A
Компактний модуль регулятора швидкості постійного струму Mini 10A PWM призначений для керування швидкістю обертання двигунів постійного струму та може використовуватись як димер для світлодіодів (за умови правильно підібраного струмообмежувального резистора). Пристрій забезпечує плавне регулювання швидкості у діапазоні від 0% до 99%, працюючи на основі широтно-імпульсної модуляції (PWM), що гарантує високу ефективність та мінімальні втрати енергії. Його малі розміри дозволяють інтегрувати модуль у компактні проєкти та пристрої.
Особливості:
🔹 Компактні розміри: лише 30×21×14 мм (без урахування потенціометра).
🔹 Плавне безступінчасте регулювання швидкості за допомогою потенціометра (від 1% до 99%).
🔹 Підтримка живлення у широкому діапазоні: 5–16 В DC.
🔹 Високий ККД – до 98%, мінімальні теплові втрати.
🔹 Підходить для управління двигунами постійного струму або регулювання яскравості LED (з додатковим резистором).
🔹 Може працювати безперервно з навантаженням до 10А, короткочасно витримує до 20А (до 10 сек).
🔹 У вимкненому стані споживає лише 0.002А, що дозволяє залишати його підключеним надовго.
Переваги:
✔ Легкість підключення та налаштування.
✔ Висока надійність і довгий термін служби.
✔ Низьке власне енергоспоживання.
✔ Універсальність – підходить для різних проєктів і завдань.
✔ Надійний захист від перегріву завдяки ефективній роботі на високій частоті PWM.
Застосування:
✅ Керування швидкістю обертання моторів постійного струму в DIY-проєктах.
✅ Регулювання швидкості вентиляторів і насосів.
✅ Димер для світлодіодного освітлення (за умови правильного підключення).
✅ Використання у лабораторних стендах для досліджень електродвигунів.
Опис інтерфейсів:
🔸 Вхід живлення: 5–16 В DC.
🔸 Вихід: регульована напруга PWM для двигуна або навантаження.
🔸 Потенціометр: керування швидкістю (поворот за годинниковою стрілкою – збільшення швидкості, проти – зменшення).
Інструкція до використання:
1️⃣ Підключіть живлення до відповідних клем (дотримуючись полярності).
2️⃣ Підключіть двигун постійного струму або інше навантаження до вихідних клем.
3️⃣ Увімкніть регулятор, повертаючи потенціометр за годинниковою стрілкою до клацання.
4️⃣ Продовжуйте обертати потенціометр для встановлення бажаної швидкості (0–99%).
5️⃣ Для вимкнення поверніть потенціометр у крайнє ліве положення.
Заходи безпеки:
⚠️ Не перевищуйте максимально допустимий струм (20А короткочасно).
⚠️ При використанні з LED-стрічками обов'язково використовуйте струмообмежувальний резистор.
⚠️ Забезпечте достатнє охолодження при високих струмах.
⚠️ Не переплутайте полярність підключення живлення – це може пошкодити модуль.
Технічні характеристики:
⚙️ Діапазон вхідної напруги: 5–16 В DC
⚙️ Номінальний струм: 10 А
⚙️ Максимальний короткочасний струм: 20 А (до 10 сек)
⚙️ Режим керування: PWM, безступінчастий
⚙️ Діапазон регулювання: 0–99%
⚙️ Споживаний струм у вимкненому стані: 0.002 А
⚙️ ККД: до 98%
⚙️ Розміри: 30×21×14 мм (без потенціометра)
📝 Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.
Комплектація:
📦 Модуль регулятора швидкості Mini 10A PWM – 1 шт.
📦 Шайба та гайка для кріплення на корпус – 1 шт.
📦 Ручка для потенціометра – 1 шт.
Цей модуль є надійним і компактним рішенням для керування двигунами постійного струму або регулювання яскравості освітлення. Його висока ефективність та простота використання роблять його чудовим вибором для радіоаматорських і промислових проєктів.
Про товар
Відгуки
Характеристики
Атрибути відсутні
Відгуки покупців 0
Ми рекомендуємо:
Кабель USB-Type C, металлическая изоляция,1м
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
126.00 грн
Кабель ВВГнг-П чорний 2х4 мм2 ДСТУ
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
49.10 грн
Довгогубці 5" YG-615 прямі [125мм, насічка, різаль...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
146.10 грн
Кабель Type-C Hoco X1 Rapid White 1m
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
187.60 грн
Ватметр AC80-260V/20A синя підсвітка, чорний корпу...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
702.50 грн
Нещодавно переглянули:
Батарейка Maxus Mega Power 1.5V LR14-C-C2, лужна 1...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
46.40 грн
Стрижні клейові 7мм набір 12шт по 10см
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
64.80 грн
Лампа светодиодная Electrum LED 4W E27 4000K LB-10
нет в наличии
Есть доставка
нет в наличии
Цена за 0 шт.
0.00 грн
Транзистор польовий STP11NK40Z 10А 400V N-ch TО-22...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
41.30 грн
Акумулятор MastAK P501 (T110 3.6V 600mAh) NiCd
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
130.50 грн
Транзистор IGBT IRG4PF50W 51A 900V TO-247AC
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
163.80 грн
Подовжувач блоковий з вим. Electrum ABS SB-3ES 3м...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
237.60 грн
Потенціометр повзунковий WH20-1-0.063W-22кОм
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
13.50 грн
Конденсатор електролітичний 120uF 450V 18x40mm Lte...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
36.00 грн
Акумулятор свинцевий IBTInnovative 12V 7Ah (150х94...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
577.40 грн
Кардридер універсальний Merlion CRD-1OR/VL TF/micr...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
40.90 грн
Мідна пластина, термопрокладка 15х15х0,3мм
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
9.60 грн
Мідна пластина, термопрокладка 15х15х0,8мм
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
11.70 грн
Power Bank Li-ion 18650 5V 4000mAh Black&Wite
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
479.30 грн
Штекер стерео 3.5 Jack (3 Pin) аналог Sennheiser (...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
35.50 грн
Кнопка тактова 2,5x3,5x2mm SMD 4pin
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
3.40 грн
Ліхтар-лампа аварійного включення Bossman B-6811
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
149.90 грн
Кардридер зовнішній USB 2.0, формат microSD, прозо...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
40.50 грн
Кулер Sensdar SE1225HB 120x120x25mm, AC 220V
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
497.30 грн
Подовжувач Viko 3 гнізда 3 метри з/заз із кнопкою...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
375.80 грн
Светодиодный светильник линейный Led LINEAR-12 400...
нет в наличии
Есть доставка
нет в наличии
Цена за 0 шт.
0.00 грн
Проникне мастило-спрей XADO WD, 500мл
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
137.50 грн
Конденсатор SMD 0603 22uF 226 M X5R 6.3V 20% Samsu...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
3.00 грн
Power Bank Polymer Battery Remax Kerolla RPP-61, 2...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
1044.90 грн
Конденсатор електролітичний 33uF 160V 10x20mm CD11...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
4.10 грн
Кабель живлення 3 pin С5 IEC 60320 1.8м ("Міккі Ма...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
58.20 грн
Гніздо живлення DC 5.5x2.5mm, монтажне із засувкам...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
11.90 грн
Індикатор семисегментний зелений (спільний анод, 2...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
13.10 грн
Радіоконструктор "Ейфелева Вежа" 48 світлодіодів 5...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
300.20 грн
Газовий пальник під балон СИЛА 20мм диаметр
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
318.80 грн
Жало до паяльника YIHUA Black tips-T-B, чорне
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
90.00 грн
Хомути для кабелю Спектр LUX 150x3mm чорні 100шт
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
36.80 грн
Вилка Viko 90305400 6A 250V пряма біла (mimoza)
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
44.10 грн
Лампа светодиодная G45 6W 3000K E27 DAYON
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
52.90 грн
Лампа светодиодная ETRON Light Power C37 4W 3000K...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
58.30 грн
Лампа светодиодная ETRON LED сфера 8W 4200K E27
нет в наличии
Есть доставка
нет в наличии
Цена за 0 шт.
0.00 грн
Зарядка для електромобіля Tesla супершвидка 11 кВт...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
459000.00 грн
Лампа светодиодная A70 20W 6400K E27 DAYON
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
113.00 грн
Универсальное зарядное устройство WBC-011-CB для 1...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
733.60 грн
Литий-полимерный аккумулятор 4*55*65mm (Li-ion 3.7...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
198.00 грн
Ліхтар 918-XPE+COB ЗП, акумуляторний microUSB, zoo...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
176.20 грн
Клемна колодка KF8500-3P крок 7.62 мм (XK)
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
6.80 грн
Конденсатор танталовий 4.7uF 16V B (TAJB475K016RNJ...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
6.30 грн
Радіоконструктор Миготливе серце HBL-22 (біле світ...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
76.80 грн
Радіоконструктор LED-індикатор ритму мелодії
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
52.90 грн
Дисплей символьний LCD12864 5V з підсвічуванням (з...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
332.10 грн
Гніздо автоприкурювача монтажне, корпус пластик
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
42.40 грн
BGA кулі 0.35mm 250 000шт. Sn63pb37 (пластикова ко...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
450.00 грн
Бінокулярна лупа MG81007В налобна, 1,5Х 2Х 2,5Х 3,...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
1035.00 грн
Лампа підвісна Rablex RB725 BEIGE з акумулятором н...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
570.70 грн
Лампа світлодіодна ETRON Light Power G45 10W 4200K...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
87.70 грн

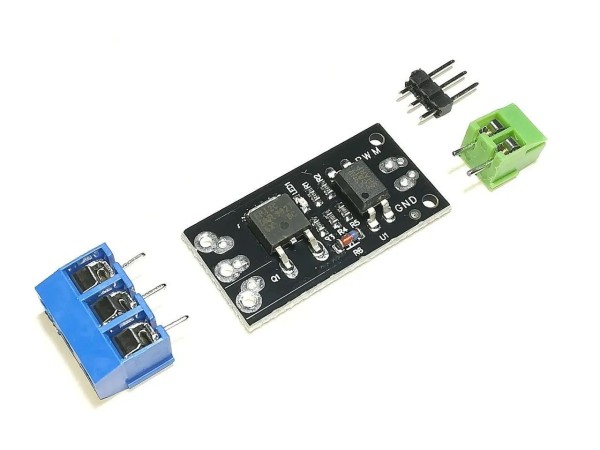

Модуль керування навантаженням MOSFET на FR120N 9....
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
27.50 грн
Акумулятор LiitoKala Li-ion LA-3450T 3450mWh AA 1....
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
182.10 грн
Акумулятор Li-pol 3.7V 500mAh 502248P із захистом
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
112.50 грн
Модуль швидкої зарядки IP2312 USB Type-C 3A CC/CV...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
40.90 грн
Набір викрутка з бітами Jakemy JM-8183 145в1 в ке...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
950.50 грн
Конектор кутовий 1x40 шаг 2,54мм, 11мм PLSR40-G
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
7.00 грн
Конденсатор електролітичний CD293 150uF 400V 22*30...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
57.90 грн
Ліхтар Police PL-126-T6+COB, zoom, 2x18650
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
333.50 грн
Кабель мережевий патч-корд Baseus High Speed CAT5...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
116.50 грн
Клей Mechanic HUV-10, прозорий, ультрафіолетовий 1...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
141.70 грн
