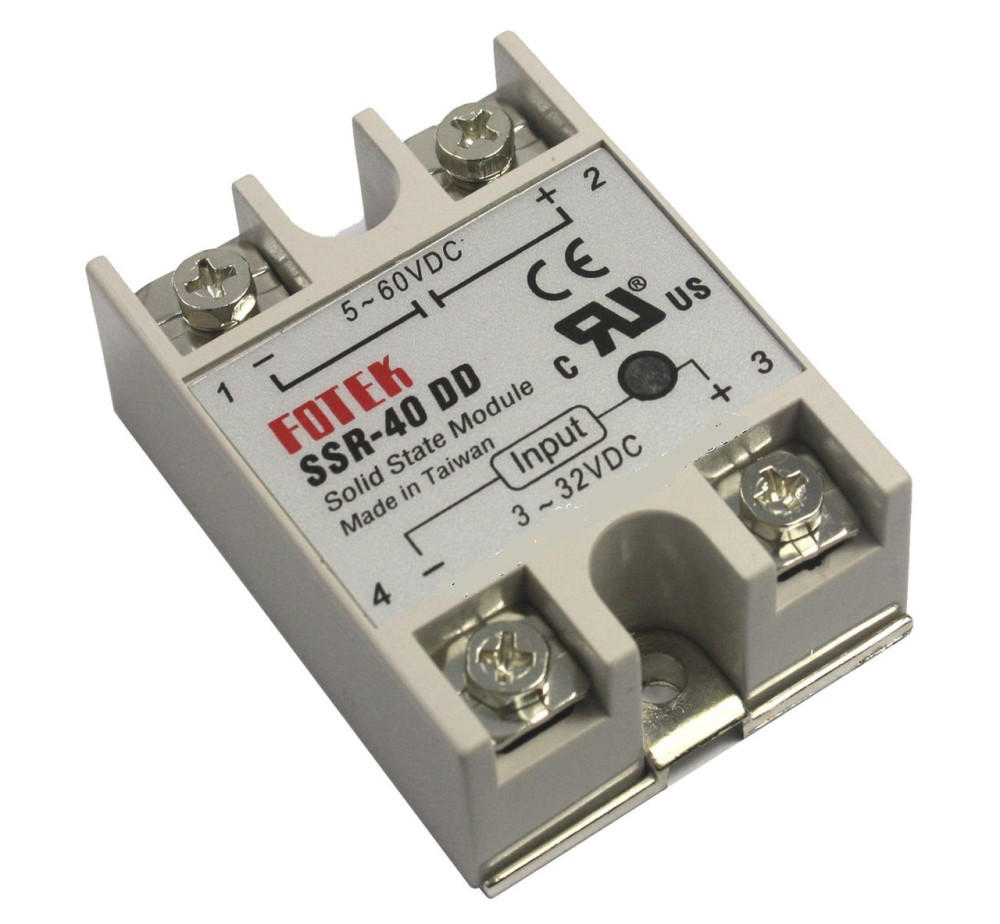

Реле твердотіле SSR-40DD 40A

Опис

Твердотельные или полупроводниковые реле предназначены для бесконтактной коммутации нагревательных элементов, ламп накаливания и прочего электрооборудования с резистивной нагрузкой (при соблюдении особых условий и для нагрузки индуктивного характера).

В твердотельных реле коммутация цепей нагрузки осуществляется бесконтактно за счет коммутации встроенных полупроводниковых элементов, что дает им ряд преимуществ перед обычными электромеханическими реле:

• Отсутствие искр и электрической дуги при коммутации
• Меньший уровень электромагнитных помех при коммутации
• Существенно больший ресурс службы
• Не требуют профилактических работ в процессе эксплуатации
• Возможность высокого быстродействия (скорости коммутации)
• Малые размеры

Характеристики:

• Тип: DC-DC
• Номинальное управляющее напряжение: 3-32 В постоянного тока
• Напряжение включения/выключения : вкл > 2.4 В / выкл < 1 В
• Ток срабатывания: 7.5 мА/12 В
• Метод управления: коммутация при переходе тока через ноль. Нет помех, создающихся 3-й гармоникой при включении
• Номинальное напряжение нагрузки: 5-80 В постоянного тока
• Падение напряжения: 1.6 В/25 °С
• Номинальный ток нагрузки: 40 А
• Макс, кратковременный ток: 410 А
• Ток утечки: 3 мА
• Время отклика на входной сигнал: менее 10 мс
• Диэлектрическая прочность: более 2.5 кВ АС / 1 мин
• Сопротивление изоляции: более 50 МОм / 500 В DC
• Диапазон рабочих температур: -20°С...+80°С
• Размер: 6.3 х 4.6 х 2.3 см
• Вес: прибл. 100 г
