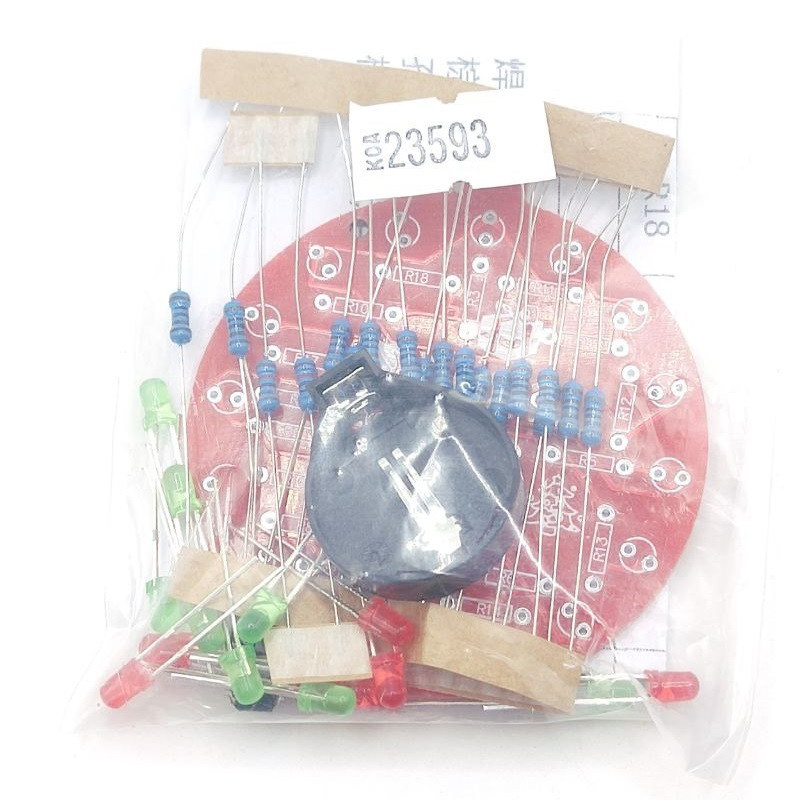

Код: 23593

Радіоконструктор Світлодіодні різдвяні ялинкові прикраси на NE555

Ціна за 1 шт.

77.00 грн

В
                                                                    наявності 40
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (40 шт).

Оптом і в роздріб

Оптові ціни

69.10 грн./шт.

при замовленні від 3 шт.

53.80 грн./шт.

при замовленні від 20 шт.

Способи оплати Умови повернення Графік роботи

Опис

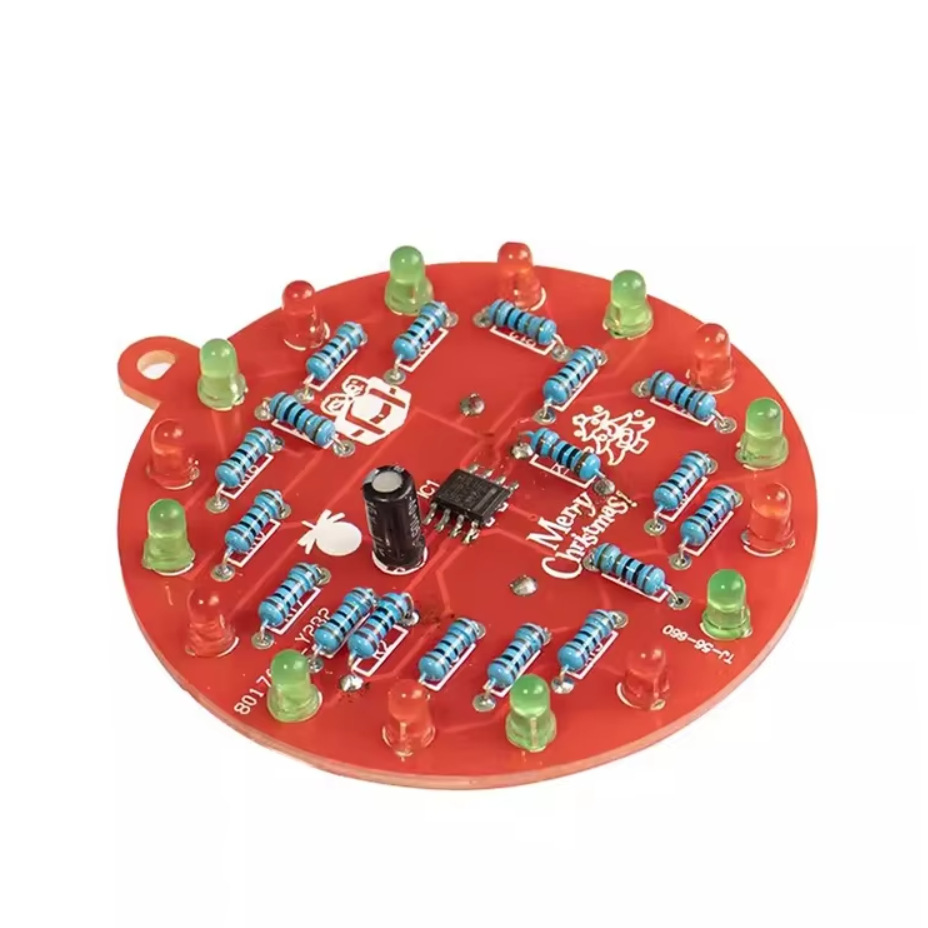

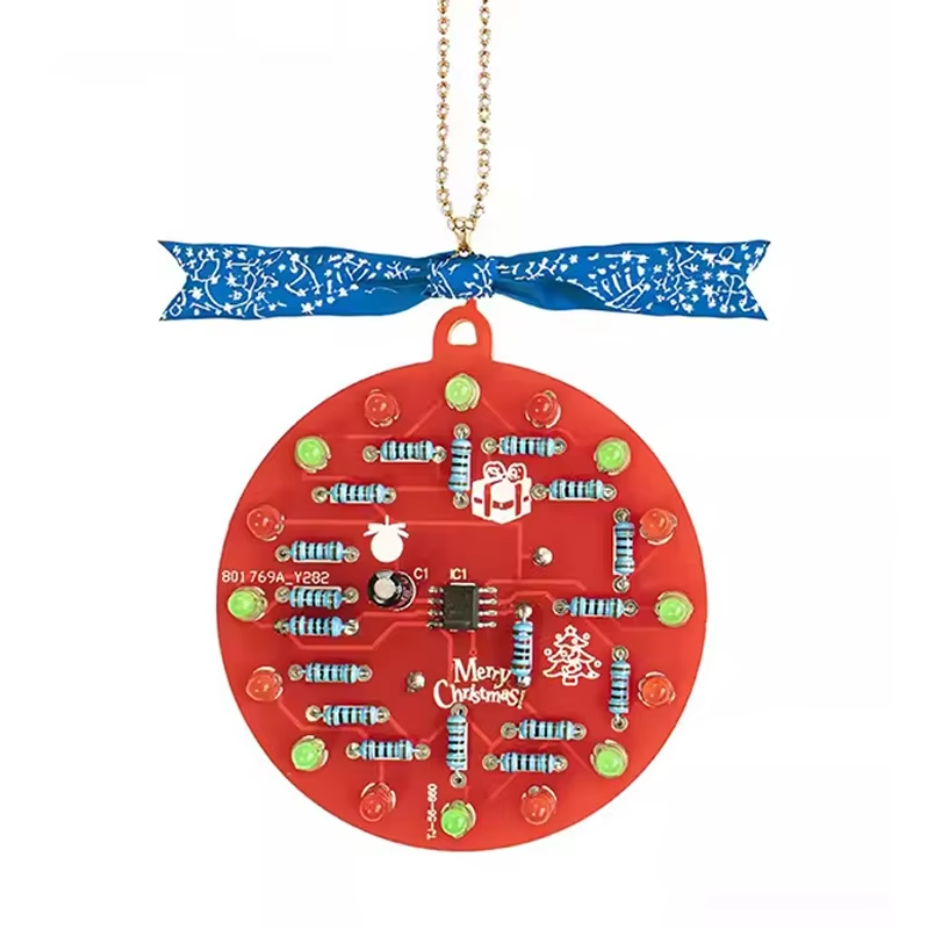

Радіоконструктор Світлодіодні різдвяні ялинкові прикраси на NE555

Створіть яскраву та святкову прикрасу своїми руками за допомогою цього радіоконструктора! Світлодіодний набір на базі мікросхеми NE555 забезпечить красиве миготіння світлодіодів, наповнюючи атмосферу різдвяним настроєм.

Особливості:

Проста збірка: У комплекті є всі необхідні компоненти для пайки та складання.
Ефектне миготіння: Мікросхема NE555 створює стабільний режим миготіння світлодіодів.
Живлення від батарейки: Працює від однієї батарейки CR2032, що забезпечує автономність.
Яскраві світлодіоди: У комплекті 8 червоних і 8 зелених світлодіодів 3 мм.

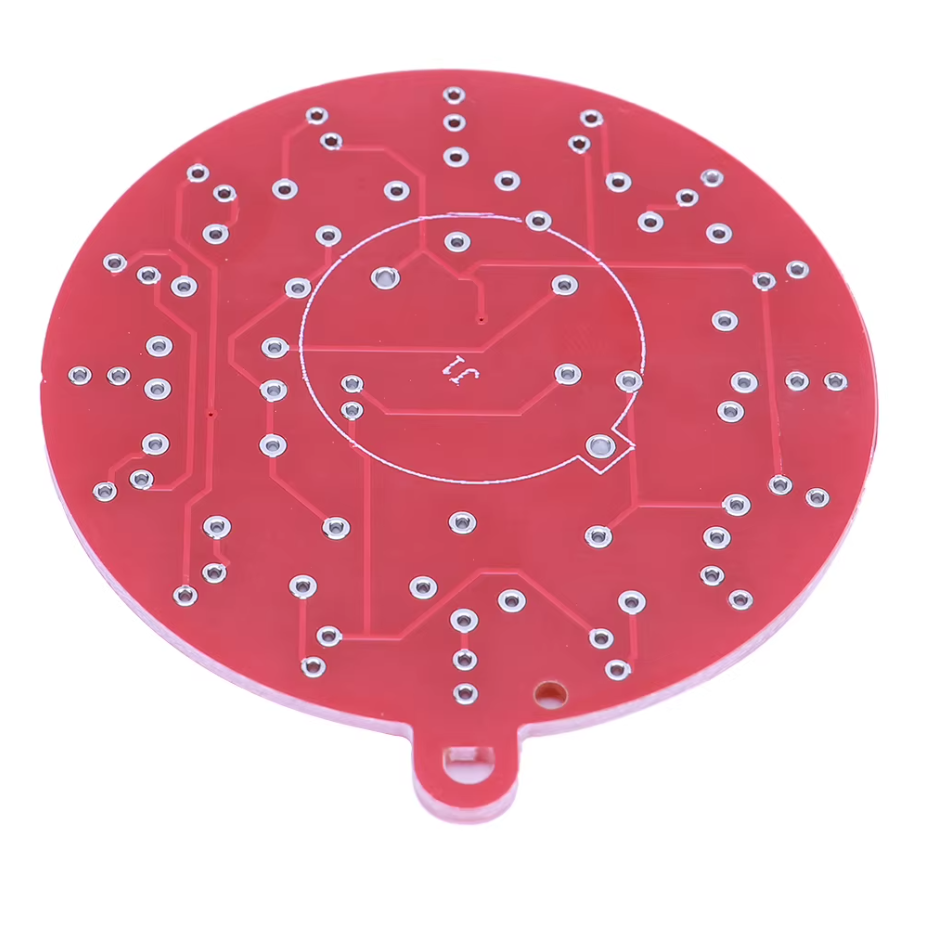

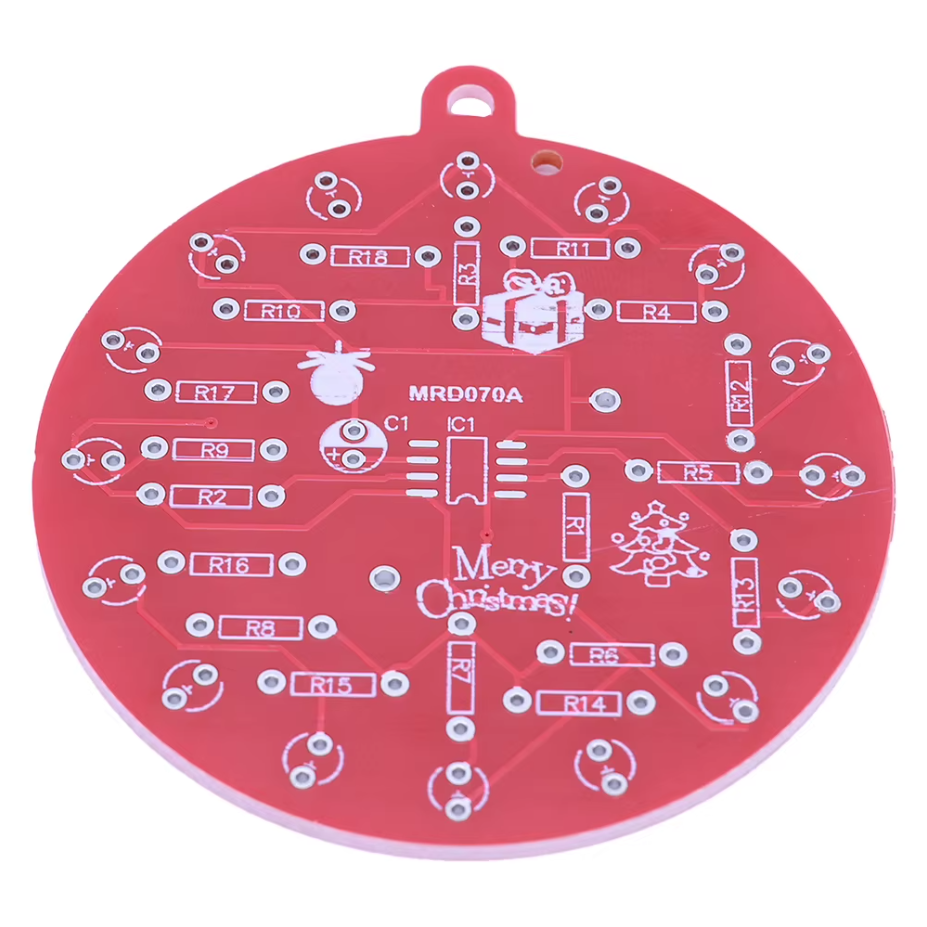

Компактні розміри: Діаметр друкованої плати 61 x 55 мм зручний для розміщення на ялинці або в інтер’єрі.
Кріплення: Отвір угорі плати дозволяє легко підвісити прикрасу.

Переваги:

Розвиває навички пайки та складання схем.
Підходить для початківців радіоаматорів.
Чудовий подарунок для дітей і дорослих.
Економне живлення від однієї батарейки.

Застосування:

Різдвяні та новорічні прикраси.
Навчальні проєкти з електроніки.
Декоративне підсвічування.
Подарунок для радіоаматорів.

Технічні характеристики:

Робоча напруга: DC 3 В (постійного струму).
Розміри друкованої плати: 61 x 55 мм.
Мікросхема: NE555.
Світлодіоди: 8 червоних 3 мм і 8 зелених 3 мм.
Резистори: 2 шт. по 10 кОм, 16 шт. по 1 кОм.
Конденсатор: 47 мкФ.
Живлення: Батарейка CR2032 (у комплект не входить).

Електрична принципова схема:

Інструкція до миготливого світильника

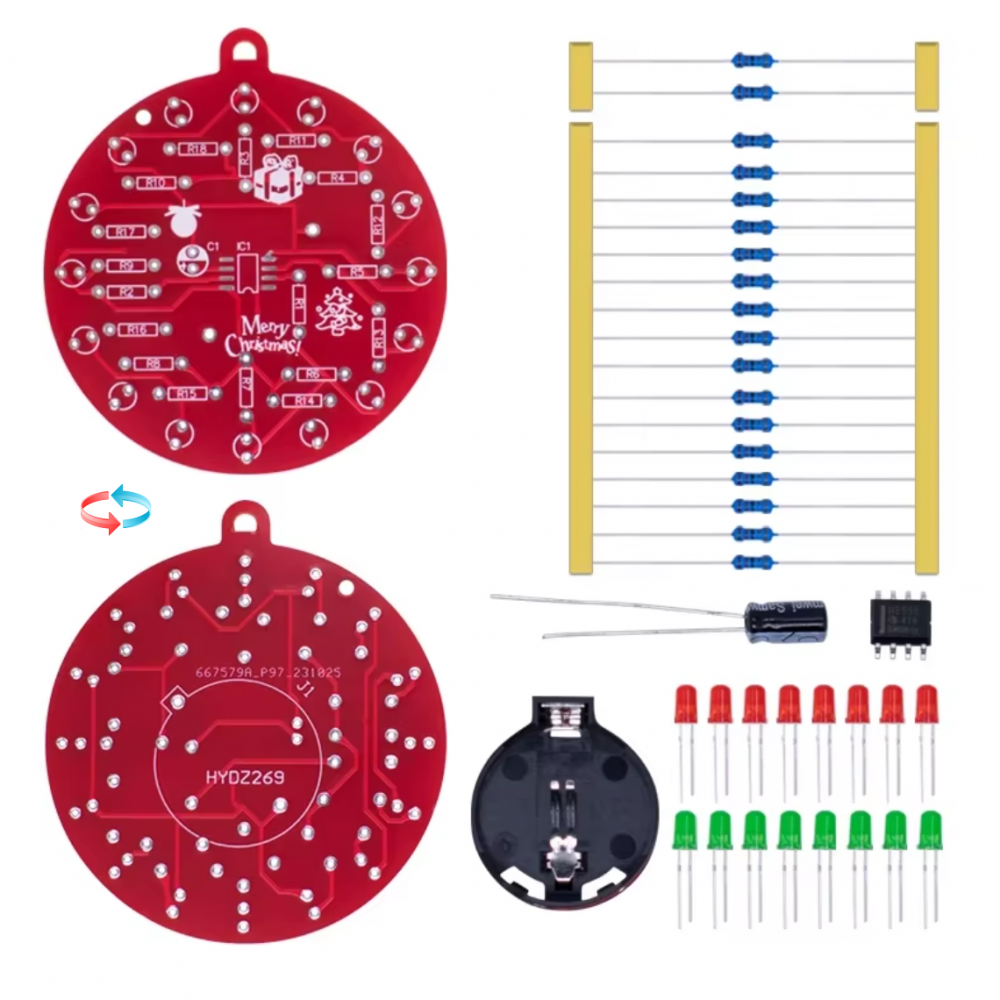

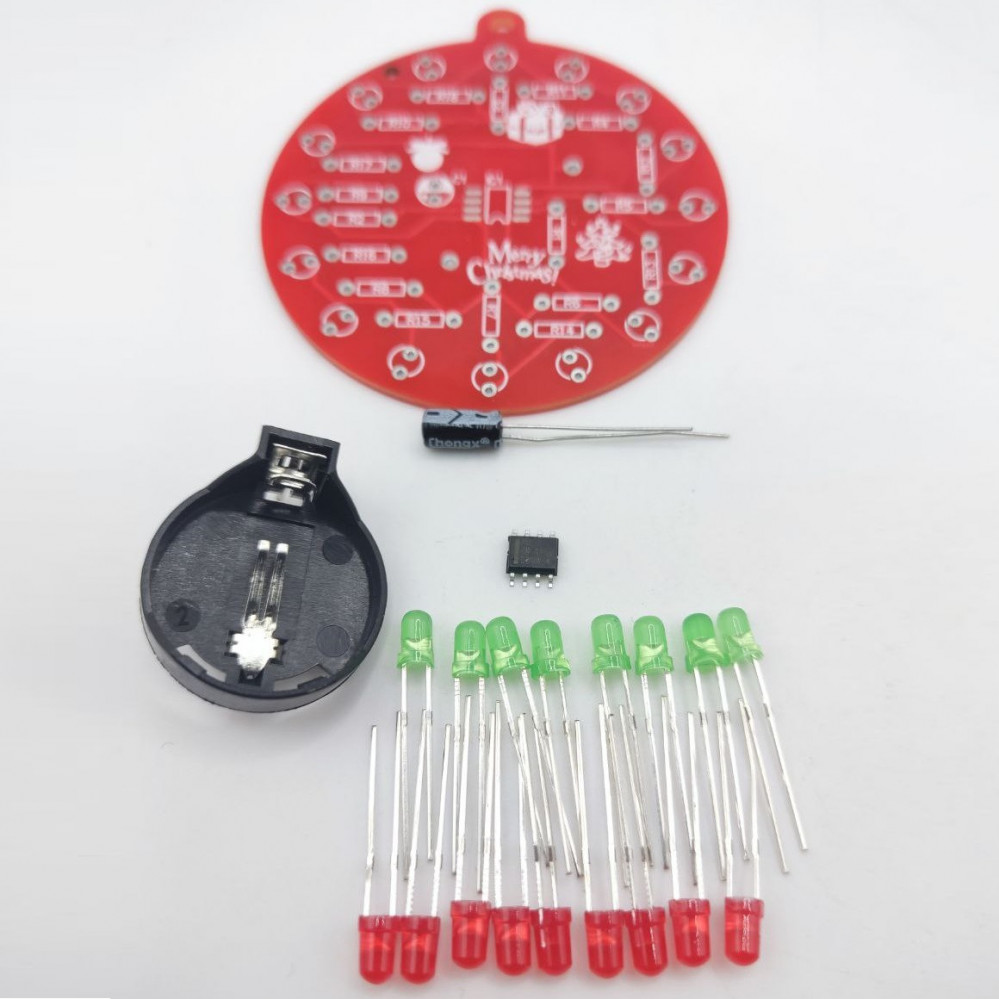

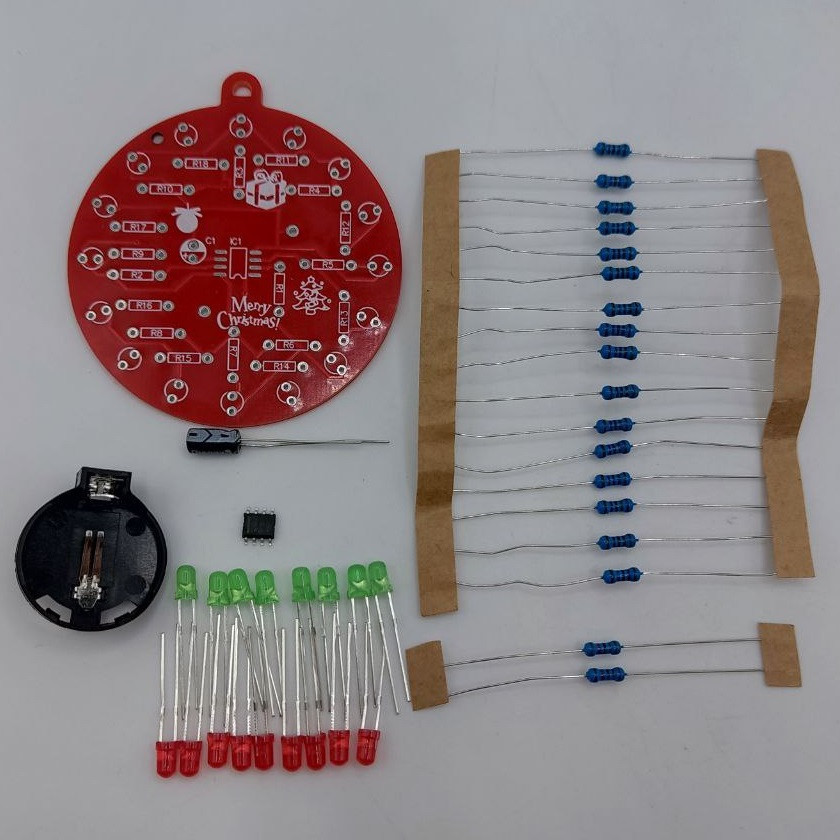

Номер	Найменування	Кількість	Номер	Найменування	Кількість
R1/ R2	10k резистор	2	IC1	Мікросхема NE555	1
C1	47uf конденсатор	1	ED1-8	3MM червоний світлодіод	8
R3-R18	1k резистор	16	LED9-16	3MM зелений світлодіод	8
J1	Тримач батарейки 2032	1	PCB	Плата	1

Примітки до пайки:

Резистори не мають полярності, але важливо розрізняти номінали. Два резистори на 10k мають кольорові кільця: коричневий, чорний, чорний, червоний.
Конденсатор: довга ніжка — плюс; паяти відповідно до отвору на краю плати.
Світлодіоди: довга ніжка — плюс.
Мікросхема 555: орієнтувати по мітці (білий квадрат на платі).

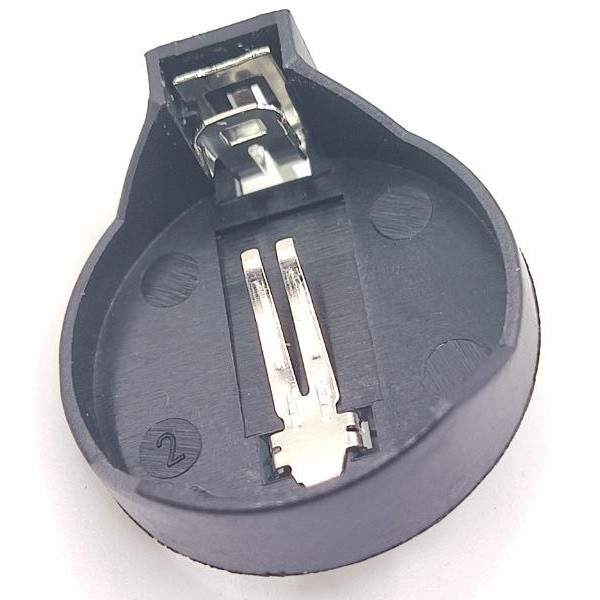

Тримач батарейки: сторона з написом "плюс" має бути звернена назовні.
Робоча напруга: постійний струм 3В.
