Код: 15418

Радіоконструктор Детектор радіовипромінювань К116

Ціна за 1 шт.

108.90 грн

В наявності 0 шт.

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

Частота детектируемого ВЧ излучения: до 500МГц
Напряжение питания: 7-10В
Потребляемый ток: <40мА

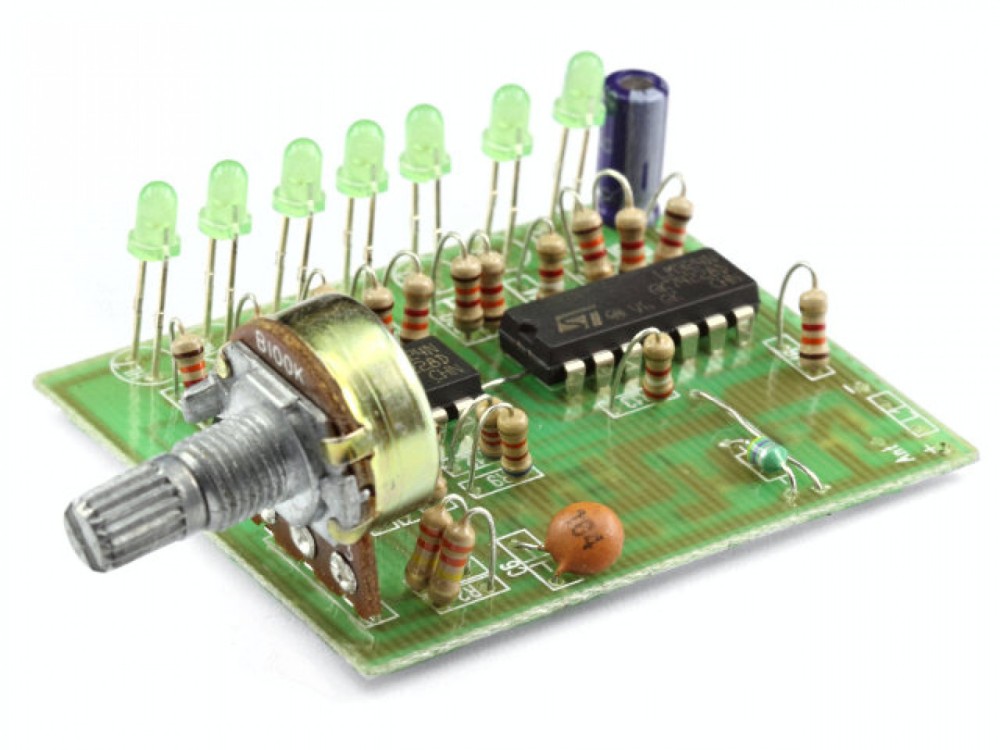

Радиоконструктор К116 позволяет собрать индикатор ВЧ излучения со светодиодной индикацией уровня, который упрощает настройку приемопередающей аппаратуры и так же может применяться для поиска устройств внегласного снятия информации (жучков, маяков).

Сигнал, усиленный УВЧ на транзисторе VT1, поступает на балансный детектор, собранный на диодах VD3-VD6, равновесие которого регулируется резистором R4. Продетектированный сигнал поступает на дифференциальный усилитель DA1.1. На ОУ DA1.2-DA2.4 собраны компараторы напряжения, к которым подключены светодиоды HL1-HL7. Резисторами R10 - R16 задаются опорные напряжения компараторов.

Применение устройства: после включения необходимо сбалансировать мост резистором R4 и добиться свечения светодиода HL1. В роли антенны используют штыри длиной 200-300мм, или телескопическую антенну.
