Конвертер построенный на базе микросхемы PCF8591, имеет 4 аналоговых входа (АЦП, он же ADC), 1 аналоговый выход (ЦАП, он же DAC), разрешение каждого входа/выхода 8 бит. Управляется по шине I2C с помощью Ардуино, Raspberry Pi или другого контроллера поддерживающего этот протокол. Рабочее напряжение 2.5 - 6В.
Можно использовать, если не хватает аналоговых входов/выходов на микроконтроллере - вешаем платку на шину I2C (она же IIC или TWI) и получаем данные с датчиков. Если сравнивать с АЦП Ардуино, то данный модуль проигрывает по разрешению (у Ардуиновского АЦП 10-битное разрешение), зато можно сравнивать не просто поступающее напряжение как в Ардуино (от 0 и до 5В), а сравнивать между собой напряжения из разных источников (например для контроля уровня батарей), когда на один вход подается напряжение с одного источника, на второй - с другого и сравниваем результат.
Так же, можно замерить напряжение на всех 4 входах одновременно и затем получить 4 байта со значением по каждому входу (Ардуино так тоже не умеет).

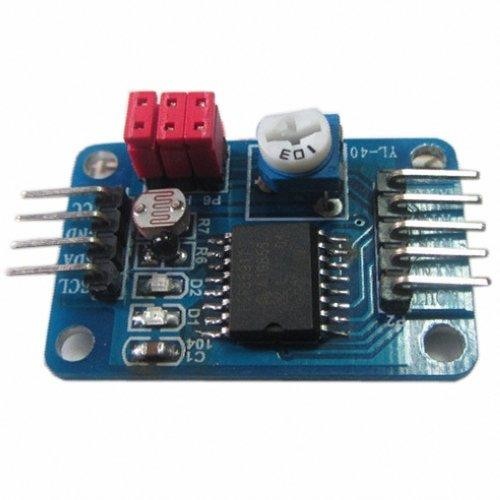

Так же на плате расположены потенциометр (подстроечный резистор), термистор (датчик температуры) и фоторезистор (датчик освещенности), которые подключены к аналоговым входам с помощью перемычек. С ними можно поэкспериментировать для знакомства с платой, а потом снять перемычки и подать на входы другие источники. Джампер P4 подключает вход AIN1 к термистору, джампер P5 подключает вход AIN0 к фоторезистору, а джампер P6 подключает вход AIN3 к потенциометру 10 кОм. Так же на плате есть два светодиода - красный для индикации питания, зеленый для индикации сигнала на аналоговом выходе AOUT (чем ярче горит, тем выше напряжение на выходе).
