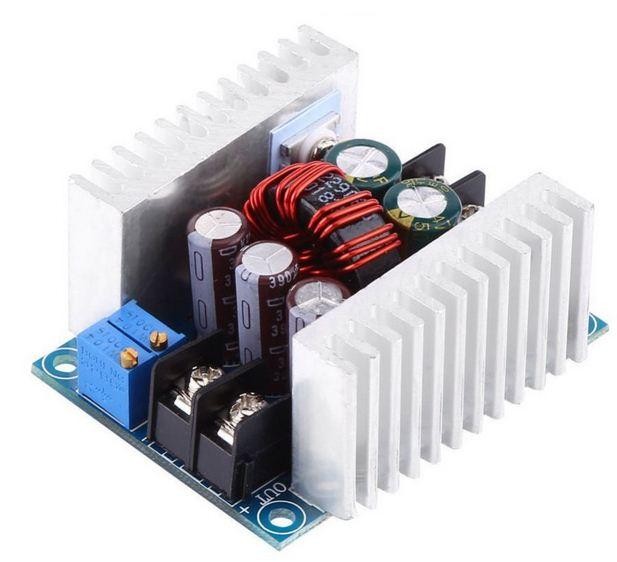

DC-DC понижуючий перетворювач SZBK07 300W з 6-40V до 1,2-36V з регулюванням струму і напруги

Ціна за 1 шт.

358.70 грн

В наявності 0 шт.

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

Модуль понижающего преобразователя с 6-40В до 1.25-36В

Постоянный ток до 20А . Регулировка выходного тока и напряжения(CC, CV).

Мощный понижающий DC/DC преобразователь с регулируемым выходным стабилизированным напряжением и регулируемым максимальным током. Выполнен по технологии синхронного выпрямления на микросхеме LM25116 и двух полевых транзисторах IRFB3607.
Регулировка тока и напряжения производится с помощью подстроечных резисторов установленных на плате. Выходной ток может достигать 20 А. Модуль оснащен защитой по току, защитой от перегрева, защитой от короткого замыкания.

Отлично подходит для питания светодиодов, построения зарядных устройств, просто регулируемого преобразователя, или же модуль для лабораторного блока питания.

Основные характеристики:

Максимальная выходная мощность: 300 Вт
Пульсации: ± 50 мВ
Регулировка напряжения: 0,5 %
Регулировка нагрузки: 2,5 %
Входное напряжение: 6 - 40 В
Выходное напряжение: 1,2 - 36 В
Максимальный выходной ток: 20 А
КПД: ≤ 95%
Защита от перегрузок: есть
Защита от перегрева: есть
Защита от короткого замыкания: есть
Рабочий диапазон температур: -40 ... +85 °C
Размеры модуля: 60 х 53 х 27 мм

Распиновка клеммников:

IN+: "плюс" входного напряжение питания
IN-: "минус" входного напряжение питания
OUT+: "плюс" выходного напряжения
OUT-: "минус" выходного напряжения

Регулировка:

CV: регулировка выходного напряжения
CC: регулировка выходного тока

При работе с данным модулем стоит учитывать некоторые его особенности:

Если радиатор греется более 60 градусов, нужно установить активное охлаждение (вентилятор), иначе может выйти из строя
Разница входного/выходного напряжения должна составлять минимум 2В. Выходное напряжение не может быть больше чем входное.
При использовании преобразователя, "минус" входа и выхода должны быть гальванически развязаны (не соединены), иначе токоизмерительный резистор будет "закорочен" и ограничение максимального выходного тока не будет работать. Это может привести к перегрузке и выходу из строя модуля.

Про товар Відгуки

Характеристики

Тип перетворювача

DC-DC

Напрям напруги

Зниження
