Код: 08999

Плата розширення для Arduino UNO CNC Shield v3.0

Ціна за 1 шт.
70.90 грн
В наявності 0 шт.
  • пр. Слобожанський 83/3 (0 шт).
  • Оптом і в роздріб
    Товара нема в наявності
    Опис

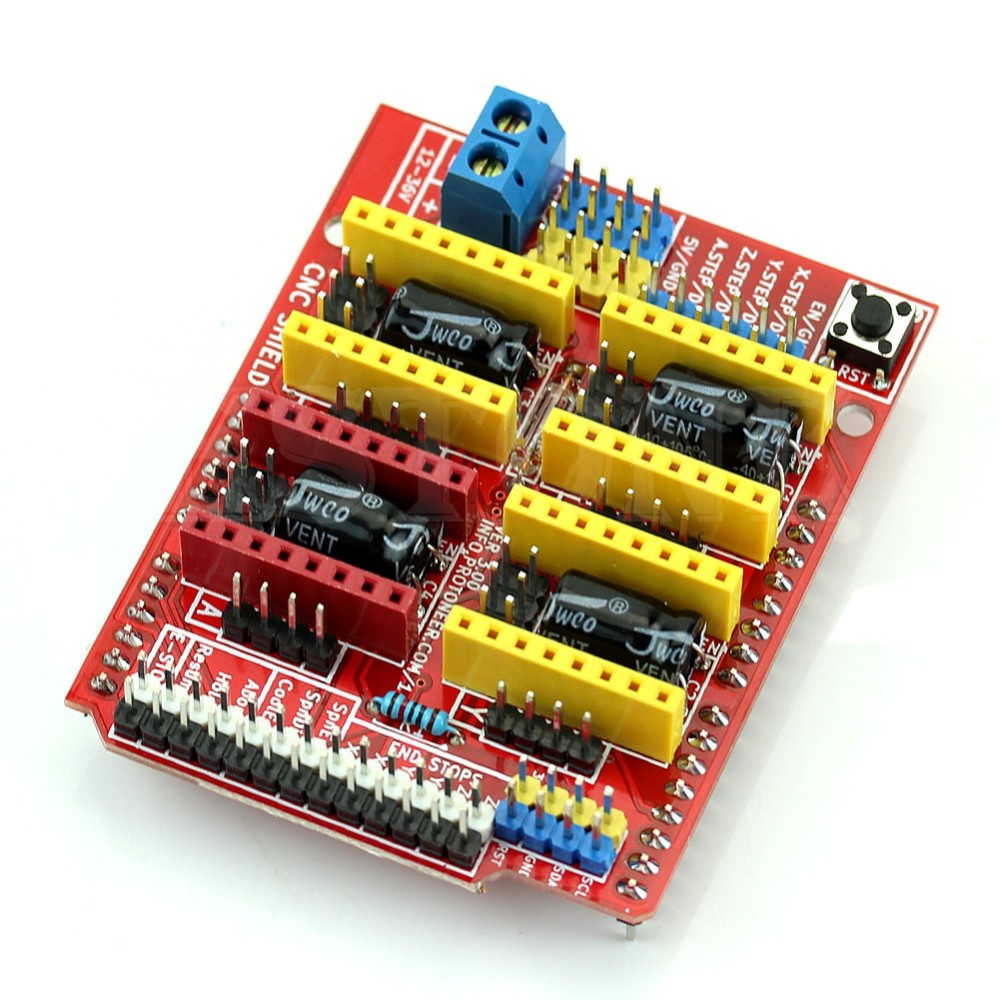

    Плата расширения для Arduino UNO CNC Shield v3.0

    Плата расширения CNC Shield v3.0 для Arduino UNO создана, что бы на её основе можно создать CNC машины (ЧПУ станки):

    • 3D принтер (необходимо реле для нагрева хотэнда и стола);
    • Гравировальный роутер;
    • Фрезерный роутер;
    • Лазерный роутер.

    Плата расширения может работать с драйверами двигателей A4988 или DRV8825 при помощи прошивки GRBL.

    Характеристики платы:

    • Модель - CNC Shield version 3.0;
    • Размер - Arduino UNO и другие совместимые платы;
    • Количество осей - 4 (X, Y, Z, A);
    • Напряжение питания логической части - 5 В;
    • Напряжение питания силовой части - 12 – 36 В;
    • Драйверы - A4988 или DRV8825 и другие;
    • Интерфейсы - UART, I2C;
    • Прошивка - Arduino GRBL;
    • Размеры - 65 х 55 х 20 мм;
    • Вес - 32 г.

    Для работы CNC Shield необходимо:

    • Вставить драйверы в желтые слоты. Драйверы A4988 или DRV8825 вставляются по разному будьте ВНИМАТЕЛЬНЫ!!!
    • Настроить токи двигателей, согласно токам шаговых двигателей (регулятор на драйвере и вольтметр);
    • Установить перемычки, которые входят в комплект поставки, в красные контакты М0, М1, М2, для определения режима работы драйвера согласно таблицы;
    • Подключить к USB ПК и залить прошивку GRBL.
