Код: 24494

Оптопара FL817S1-C SMD-4

Ціна за 1 шт.

3.10 грн

В
                                                                    наявності 72
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (72 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

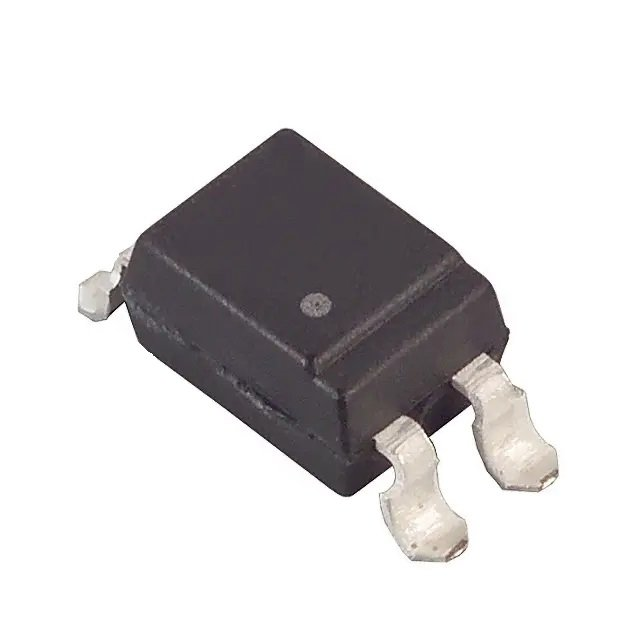

Оптопара FL817S1-C SMD-4

Оптопара FL817S1-C — це одноканальний оптоелектронний ізолятор у корпусі SMD-4, призначений для гальванічної розв’язки електронних схем. Пристрій складається зі світлодіода на вході та фототранзистора на виході, що дозволяє передавати сигнал без електричного контакту між колами. Оптопара широко використовується в імпульсних блоках живлення, мікроконтролерних схемах, інтерфейсах керування та інших електронних пристроях.

Особливості:

🔹 Одноканальна оптопара з фототранзисторним виходом
🔹 Високий коефіцієнт передачі струму (CTR) 200–400 %
🔹 Максимальний вхідний струм світлодіода до 50 мА
🔹 Максимальний вихідний струм фототранзистора до 50 мА
🔹 Максимальна вихідна напруга до 70 В
🔹 Компактний корпус SMD-4 для поверхневого монтажу
🔹 Забезпечує гальванічну ізоляцію між ланцюгами

Переваги:

✔ Ефективна електрична ізоляція між керуючим та силовим колом
✔ Сумісність із цифровими та аналоговими схемами
✔ Низький рівень перешкод і висока надійність
✔ Компактний розмір для щільного монтажу на платі
✔ Широке застосування в джерелах живлення та керуючих системах

Застосування:

✅ Імпульсні блоки живлення
✅ Схеми гальванічної розв’язки мікроконтролерів
✅ Інтерфейси керування та сигналізації
✅ Промислова автоматика
✅ Перетворювачі напруги та драйвери

Опис інтерфейсів:

🔸 Вхід (Anode) — підключення анода світлодіода керування
🔸 Вхід (Cathode) — підключення катода світлодіода
🔸 Вихід (Collector) — колектор фототранзистора
🔸 Вихід (Emitter) — емітер фототранзистора

Інструкція до використання:

1️⃣ Підключіть вхідний світлодіод через обмежувальний резистор.
2️⃣ Дотримуйтесь максимально допустимого струму входу (до 50 мА).
3️⃣ Підключіть колектор і емітер фототранзистора до керованої схеми.
4️⃣ Забезпечте правильну полярність підключення.
5️⃣ При монтажі використовуйте стандартні правила SMD-пайки.

Заходи безпеки:

⚠️ Не перевищуйте максимальний струм світлодіода.
⚠️ Уникайте перевищення максимальної вихідної напруги.
⚠️ Захищайте компонент від статичної електрики (ESD).
⚠️ Не допускайте перегріву під час пайки.

Технічні характеристики:

⚙️ Виробник: FANGJING TECHNOLOGY STOCK CO., LIMITED
⚙️ Модель: FL817S1-C
⚙️ Тип компонента: оптопара
⚙️ Корпус: SMD-4
⚙️ Кількість каналів: 1
⚙️ Тип входу: DC (світлодіод)
⚙️ Тип виходу: фототранзистор
⚙️ Максимальний вхідний струм: 50 мА
⚙️ Максимальний вихідний струм: 50 мА
⚙️ Максимальна вихідна напруга: 70 В
⚙️ Коефіцієнт передачі струму (CTR): 200–400 %
⚙️ Тип монтажу: SMD

📝 Примітка: Виробник може змінювати характеристики та зовнішній вигляд без попередження.

Комплектація:

📦 Оптопара FL817S1-C SMD-4

Оптопара FL817S1-C забезпечує ефективну гальванічну розв’язку між електронними схемами та стабільну передачу сигналу. Завдяки високому коефіцієнту передачі струму, компактному корпусу SMD та над
