Код: 24152
Мікросхема TOP264VG DIP12
Ціна за 1 шт.
45.50
грн
В
наявності 0
шт.
Оптом і в роздріб
Товара нема в наявності
Опис
Мікросхема TOP264VG (TOPSwitch-JX) eDIP-12B
TOP264VG — високоефективна інтегральна мікросхема, що поєднує в одному корпусі потужний MOSFET (725V), джерело струму, генератор, схему керування ШІМ (PWM), тепловий захист та схеми виявлення несправностей. Вона забезпечує широкий діапазон потужностей і є ідеальним рішенням для створення джерел живлення з високим ККД і низьким енергоспоживанням у режимі очікування.
Особливості:
🔹 Багаторежимне керування ШІМ для максимальної ефективності за різних навантажень.
🔹 Підтримка вхідної напруги від 85 до 265 В AC.
🔹 Вбудований MOSFET з напругою пробою 725 В.
🔹 Споживання енергії без навантаження менше 100 мВт при 230 В AC.
🔹 Функція EcoSmart® для зниження енергоспоживання в режимі очікування.
🔹 Частота комутації 66 кГц із можливістю зміщення для зменшення електромагнітних перешкод.
🔹 Висока стійкість до перенапруги, перевантаження по струму та короткого замикання.
🔹 Тепловий захист та функція автоматичного перезапуску.
🔹 Інтегрована схема «soft-start» для зменшення пускових струмів.
🔹 Корпус eDIP-12B із тепловою площадкою, з’єднаною з виводом SOURCE.
Переваги:
✔ Високий ККД навіть при низьких навантаженнях.
✔ Зменшення розмірів і вартості джерела живлення.
✔ Надійний тепловий захист для тривалої роботи.
✔ Відмінна стабільність напруги виходу.
✔ Можливість реалізації адаптерів до 34 Вт у відкритій схемі.
Застосування:
✅ Блоки живлення ноутбуків і адаптери.
✅ Зарядні пристрої.
✅ Принтери та LCD-монітори.
✅ Побутова електроніка (сет-топ бокси, підсилювачі).
✅ Джерела живлення у режимі чергового живлення (standby).
Опис інтерфейсів:
🔸 V (1) – вхід живлення.
🔸 X (2) – з’єднання для зовнішніх компонентів керування.
🔸 C (3) – контрольна точка (control).
🔸 F (4) – частотна синхронізація / feedback.
🔸 D (6) – стік (drain) вбудованого MOSFET.
🔸 S (7–12) – загальний (source) і теплова площадка.
Інструкція до використання:
1️⃣ Підключіть мережеву напругу 85–265 В AC через випрямляч і фільтр.
2️⃣ З’єднайте вихід «D» із первинною обмоткою трансформатора.
3️⃣ Підключіть ланцюг зворотного зв’язку до виводу «F» для стабілізації напруги.
4️⃣ Контакт «S» підключається до загального (GND).
5️⃣ Забезпечте тепловідведення через мідну площу друкованої плати або радіатор.
Заходи безпеки:
⚠️ Не підключайте мікросхему без обмежувального резистора у високовольтному колі.
⚠️ Використовуйте лише з якісними ізольованими трансформаторами.
⚠️ Уникайте перевищення граничних значень напруги та температури.
⚠️ Під час тестування дотримуйтесь заходів електробезпеки.
Технічні характеристики:
⚙️ Робоча напруга живлення: 85–265 В AC
⚙️ Вбудований MOSFET: 725 В, інтегрований
⚙️ Частота комутації: 66 кГц
⚙️ Максимальна потужність (відкрита плата, 230 В AC): 34 Вт
⚙️ Максимальна потужність (адаптер, 230 В AC): 21 Вт
⚙️ Максимальна потужність (відкрита плата, 85–265 В AC): 22.5 Вт
⚙️ Максимальна потужність (адаптер, 85–265 В AC): 12 Вт
⚙️ Корпус: eDIP-12B
⚙️ Підкладка з’єднана внутрішньо з SOURCE
📝 Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.
Комплектація:
📦 Мікросхема TOP264VG — 1 шт.
TOP264VG — надійне рішення для створення джерел живлення середньої потужності з мінімальними втратами енергії та високою стабільністю, що поєднує простоту інтеграції, енергоефективність і довговічність.
Про товар
Відгуки
Характеристики
Атрибути відсутні
Відгуки покупців 0
Ми рекомендуємо:
Радіоконструктор ПНЧ 1х10Вт на TDА2003 К213
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
76.50 грн
Ліхтар налобний Police XQ117-T-2COB, 2x18650
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
413.90 грн
Ліхтар Police 510/1501-XPE+COB, microUSB, встр.акк...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
141.60 грн
Нещодавно переглянули:
Резистор 6,8 кОм 5% 0,25 Вт аксіальні виводи
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
0.50 грн
Резистор 2,2 кОм 5% 2Вт аксіальні виводи (б/в)
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
2.70 грн
Резистор 5,1 Ом 5% 1Вт аксіальні виводи
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
1.60 грн
Подовжувач блоковий Electrum ABS SB-2 2м
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
106.20 грн
Резистор підлаштування 501(500R) горизонтальний
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
0.90 грн
Резистор 47 кОм 5% 2Вт аксіальні виводи (б/в)
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
2.70 грн
Резистор 4,7 МОм 5% 1 Вт аксіальні виводи
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
1.40 грн
Резистор 22 Ом 5% 0,5 Вт аксіальні виводи
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
0.70 грн
Резистор 5,1 кОм 5% 0,5 Вт аксіальні виводи
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
0.70 грн
Резистор 10 Ом 1% 0,25 Вт аксіальні виводи
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
0.50 грн
Резистор 4,7 кОм 1% 0,25 Вт аксіальні виводи
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
0.50 грн
Резистор 10 кОм 1% 0,25 Вт аксіальні виводи
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
0.50 грн
Резистор 18 Ом 1% 0,25 Вт аксіальні виводи
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
0.50 грн
Резистор 5,6 кОм 1% 0,25 Вт аксіальні виводи
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
0.50 грн
Резистор 3,6 кОм 1% 0,25 Вт аксіальні виводи
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
0.50 грн
Резистор 2,4 Ом 1% 0,25 Вт аксіальні виводи
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
0.50 грн
Резистор 110 кОм 1% 0,25 Вт аксіальні виводи
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
0.50 грн
Резистор 100 Ом 1% 0,25 Вт аксіальні виводи
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
0.50 грн
Резистор 150 Ом 1% 0,25 Вт аксіальні виводи
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
0.50 грн
Резистор 30 Ом 1% 0,25 Вт аксіальні виводи
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
0.50 грн
Резистор 1,3 кОм 1% 0,25 Вт аксіальні виводи
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
0.50 грн
Миша USB для комп`ютера, APPLE А3
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
236.30 грн
Штекер антений пластиковий кутовий (Тип 1)
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
8.20 грн
Шилд багатофункціональний (Multi-function Shield)...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
112.50 грн
Резистор 1,5 Ом 5% 0,5 Вт аксіальні виводи
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
0.70 грн
Резистор 68 Ом 5% 0,5 Вт аксіальні виводи
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
0.70 грн
Резистор 82 Ом 5% 0,5 Вт аксіальні виводи
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
0.70 грн
Резистор 240 Ом 5% 0,5 Вт аксіальні виводи
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
0.70 грн
Резистор 470 Ом 5% 0,5 Вт аксіальні виводи
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
0.70 грн
Резистор 4,3 кОм 5% 0,5 Вт аксіальні виводи
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
0.70 грн
Резистор 22 кОм 5% 0,5 Вт аксіальні виводи
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
0.70 грн
Резистор 220 кОм 5% 0,5 Вт аксіальні виводи
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
0.70 грн
Резистор 240 кОм 5% 0,5 Вт аксіальні виводи
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
0.70 грн
Резистор 1 МОм 5% 0,5 Вт аксіальні виводи
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
0.70 грн
Пьезоизлучатель KPX-1209B (Buzzer)
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
16.20 грн
Кабель microUSB Hoco X1 Rapid White 2m
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
212.40 грн
Кабель microUSB IMAXpro 2.4A 3.0 1m
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
234.00 грн
Кабель microUSB Bilitong, 1m White
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
123.80 грн
Мікросхема AT24C02N DIP-8 EEPROM 2K (256 x 8)
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
9.10 грн
Медиаплеер Android GI Lunn 28 2/8
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
1800.00 грн
Транзистор польовий FDS8958A_подвійний 7/-5A 30/-3...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
13.20 грн
Кабель USB - Type-C REMAX RC-134a, 1м
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
117.00 грн
Патрон для люстры бакелитовый черный E14
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
27.60 грн
Кабель microUSB Remax, Full Speed, 2 m
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
174.30 грн
Stereo Bluetooth Headset AirPods i12 White
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
353.60 грн
Модуль NFC PN532 13,56 МГц для Arduino
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
272.30 грн
Радіоконструктор Набір для збирання випрямляча IN4...
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
28.40 грн
USB кабель HOCO U36 Maskot Type-C 200mm
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
197.30 грн
Трансформатор Ш-образный HDB-15E/4830 12V
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
289.30 грн
Флеш-накопичувач USB Mibrand 8 GB 10 class
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
172.60 грн
Мензурка вимірювальна 2000 мл (поліпропілен)
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
176.80 грн
Транзистор біполярний 2SC5198 10A 140V TO-3P
нет в наличии
Есть доставка
нет в наличии
Цена за 1 шт.
47.30 грн

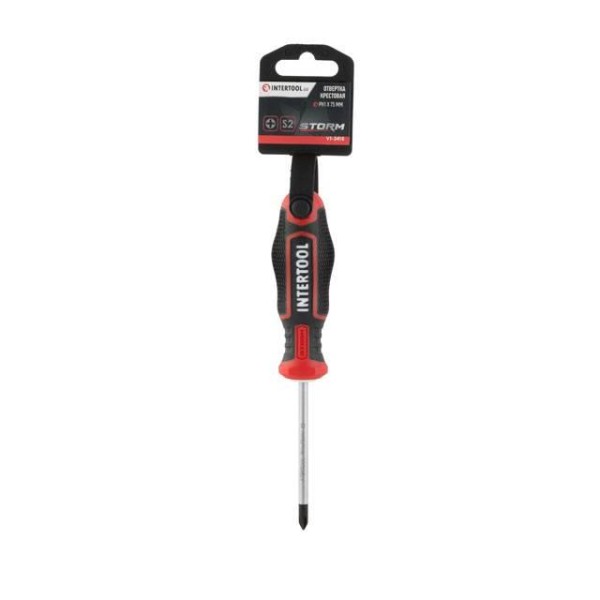

Викрутка Intertool VT-3415 - PH1*75мм Storm
