Код: 24930

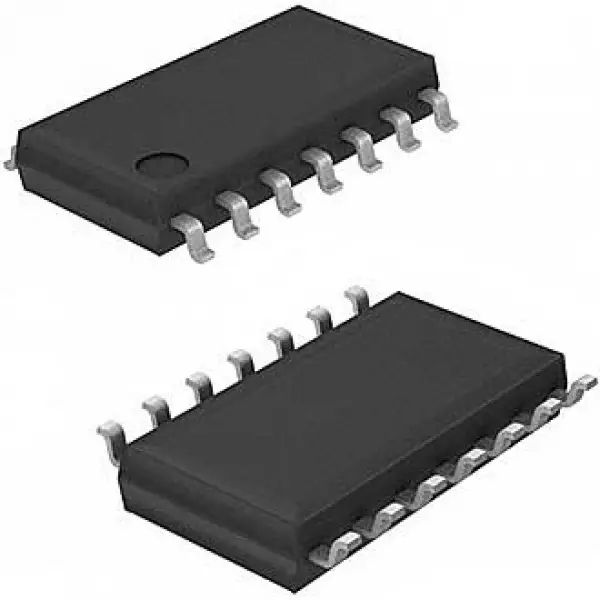

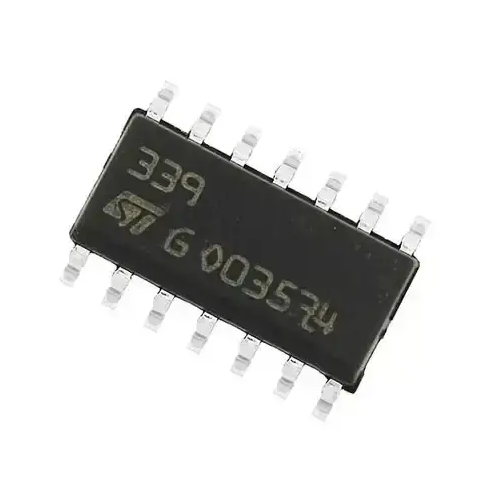

Мікросхема LM339DT SOP-14 компаратор
Ціна за 1 шт.
9.10
грн
В
наявності 50
шт.
Оптом і в роздріб
Оптові ціни
Опис
Мікросхема LM339DT SOP-14 компаратор
Мікросхема LM339DT SOP-14 компаратор — це високонадійний чотириканальний аналоговий компаратор напруги, призначений для порівняння рівнів сигналів у системах керування, вимірювальній техніці, джерелах живлення, промисловій автоматизації та цифровій електроніці. Мікросхема містить чотири незалежні компаратори в одному корпусі, що дозволяє значно зменшити кількість компонентів на друкованій платі та спростити розробку електронних пристроїв.
Особливості
🔹 Чотири незалежні компаратори в одному корпусі забезпечують одночасну обробку кількох аналогових сигналів, зменшуючи складність схем та економлячи місце на друкованій платі
🔹 Широкий діапазон живлення до +36 В або ±18 В дозволяє використовувати мікросхему як у низьковольтних пристроях, так і в промисловому обладнанні з підвищеною напругою живлення
🔹 Відкритий колектор на виходах забезпечує просту інтеграцію з TTL, CMOS та іншими цифровими логічними схемами, а також дозволяє реалізовувати дротову логіку (wired-OR)
🔹 Висока чутливість завдяки малому зміщенню вхідної напруги дозволяє точно визначати моменти перетину порогових значень навіть при роботі зі слабкими аналоговими сигналами
🔹 Низьке енергоспоживання та малий вхідний струм роблять LM339DT ефективним рішенням для пристроїв із тривалою автономною роботою
🔹 Швидкий час відгуку дозволяє використовувати компаратор у схемах контролю імпульсних сигналів, генераторах, захисних пристроях та системах моніторингу
🔹 Виконання у компактному корпусі SOP-14 забезпечує зручність автоматизованого SMD-монтажу та високу щільність компонування електронних вузлів
Переваги
✔ Чотири компаратори в одному корпусі
✔ Широкий діапазон напруг живлення
✔ Низьке енергоспоживання
✔ Сумісність із TTL та CMOS логікою
✔ Компактний SMD-корпус
✔ Висока точність порівняння сигналів
✔ Швидке перемикання виходів
Застосування
✅ Порогові детектори напруги
✅ Контроль рівня заряду акумуляторів
✅ Джерела живлення та стабілізатори
✅ Промислова автоматика
✅ Системи моніторингу та захисту
✅ Генератори та формувачі імпульсів
✅ Аналогові вимірювальні пристрої
✅ Робота з датчиками та сенсорами
Опис інтерфейсів
🔸 Вивід 1 — вихід компаратора №2
🔸 Вивід 2 — вихід компаратора №1
🔸 Вивід 3 — позитивне живлення (+VCC)
🔸 Вивід 4 — інвертуючий вхід компаратора №1
🔸 Вивід 5 — неінвертуючий вхід компаратора №1
🔸 Вивід 6 — інвертуючий вхід компаратора №2
🔸 Вивід 7 — неінвертуючий вхід компаратора №2
🔸 Вивід 8 — інвертуючий вхід компаратора №3
🔸 Вивід 9 — неінвертуючий вхід компаратора №3
🔸 Вивід 10 — інвертуючий вхід компаратора №4
🔸 Вивід 11 — неінвертуючий вхід компаратора №4
🔸 Вивід 12 — негативне живлення (GND)
🔸 Вивід 13 — вихід компаратора №4
🔸 Вивід 14 — вихід компаратора №3
Інструкція з використання
1️⃣ Подайте живлення на виводи VCC та GND відповідно до технічних характеристик мікросхеми
2️⃣ Підключіть сигнали, які необхідно порівнювати, до інвертуючих та неінвертуючих входів компараторів
3️⃣ Підключіть підтягувальні резистори до виходів відкритого колектора
4️⃣ Перевірте відповідність вхідних напруг допустимим межам
5️⃣ Після монтажу перевірте коректність роботи всіх компараторів у складі пристрою
Міри безпеки
⚠️ Не перевищуйте максимальну напругу живлення +36 В
⚠️ Не допускайте подачі напруги за межами допустимого вхідного діапазону
⚠️ Уникайте короткого замикання виходів на позитивну шину живлення
⚠️ Дотримуйтесь правил захисту від статичної електрики під час монтажу
⚠️ Не перевищуйте допустиму температуру експлуатації мікросхеми
Технічні характеристики
⚙️ Виробник: STMicroelectronics
⚙️ Серія: LM339
⚙️ Тип: чотириканальний компаратор напруги
⚙️ Структура: [4] незалежних компаратори
⚙️ Корпус: SOP-14 (SO-14)
⚙️ Монтаж: SMD/SMT
⚙️ Потужність розсіювання при 25°C: 0.83 Вт
⚙️ Напруга живлення: до +36 В або ±18 В
⚙️ Вхідна напруга: від -0.3 В до +36 В
⚙️ Диференціальна вхідна напруга: 36 В
⚙️ Максимальний вихідний струм: 20 мА
⚙️ Робоча температура: 0...+70°C
⚙️ Напруга зміщення: ±1 мВ (тип.), ±5 мВ (макс.)
⚙️ Синфазний вхідний струм: 25 нА (тип.), 250 нА (макс.)
⚙️ Диференціальний вхідний струм: ±5 нА (тип.), ±50 нА (макс.)
⚙️ Вихідний струм: 6 мА (мін.), 16 мА (тип.)
⚙️ Коефіцієнт підсилення за напругою: 50–200 В/мВ
⚙️ Напруга насичення: до 400 мВ
⚙️ Струм споживання: 1.1 мА (тип.), 2.0 мА (макс.)
⚙️ Час відгуку: 1.3 мкс
⚙️ Час відгуку на великий сигнал: 300 нс
⚙️ Вага: 0.2592 мг
📝 Примітка: Виробник може змінювати характеристики, комплектацію і зовнішній вигляд без попереднього повідомлення.
Комплектація
📦 Мікросхема LM339DT SOP-14 — 1 шт.
LM339DT є універсальним рішенням для побудови аналогових та змішаних електронних схем, де потрібне точне порівняння сигналів. Завдяки наявності чотирьох незалежних компараторів, широкому діапазону живлення та низькому енергоспоживанню мікросхема широко використовується як у побутовій електроніці, так і в професійному промисловому обладнанні.
