Код: 01706

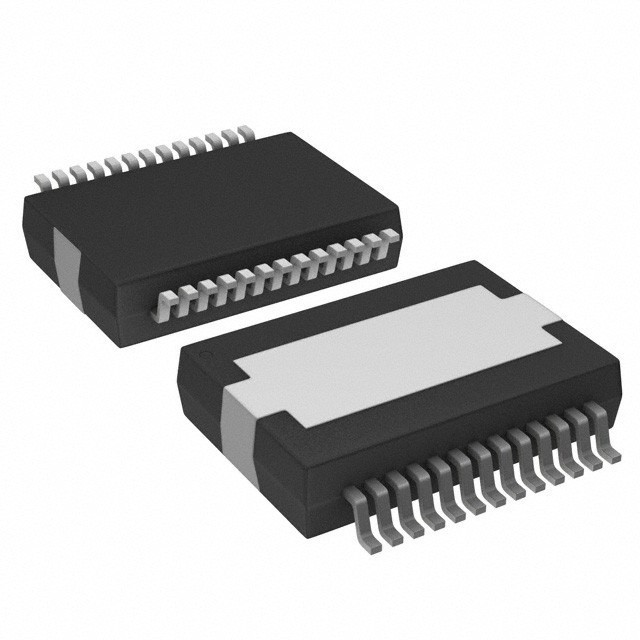

Мікросхема TDA8950TH HSOP24

Ціна за 1 шт.

215.50 грн

В наявності 0 шт.

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

TDA8950TH TDA8950 HSOP24

TDA8950 — высокоэффективный усилитель мощности класса D.

Основные характеристики:

Выходная мощность 2 × 150 Вт при нагрузке 4 Ом.
широкий диапазоне напряжений питания от ±12,5 в до ±40 В
рекомендуемое напряжение питания и нагрузка:
- 2 × 150 ВТ, RН = 4 Ω (ВП = ±37 В)
- 2 × 170 ВТ, RН = 4 Ω (ВП = ±39 В)
- 2 × 100 ВТ, RН = 6 Ω (ВП = ±37 В)
- 1 × 300 ВТ, RН = 8 Ω (ВП = ±37 В)
Низкий уровень шума
Фиксированный коэффициент усиления 30 дБ
КНИ на выходной мощности 10 Вт не более 0,1%

На микросхему устанавливают небольшой радиатор. Максимальная выходная мощность в 170 Вт на канал достигается при напряжении питания ±39 В. Микросхема имеет защиту от КЗ выхода, тепловую защиту и защиту от статического электричества.

В усилителе класса D звуковой сигнал преобразуется в последовательность импульсов различной ширины в результате широтно-импульсной модуляции (ШИМ). Частота следования импульсов обычно выбирается в пределах 300-500 кГц, это оптимально для всего аудиодиапазона. Выходные транзисторы (мощные полевые) в таких усилителях имеют только два состояния — закрытое и открытое, а так как сопротивление открытого канала полевого транзистора мало, то падение напряжения на этих элементах незначительное. К выходу усилителя подключается выходной фильтр который преобразует широтно-импульсный сигнал в переменный ток звуковой частоты. В таком режиме работы усилитель имеет очень высокий КПД, что позволяет использовать для его охлаждения небольшой радиатор и при этом усилитель имеет большую выходную мощность.
