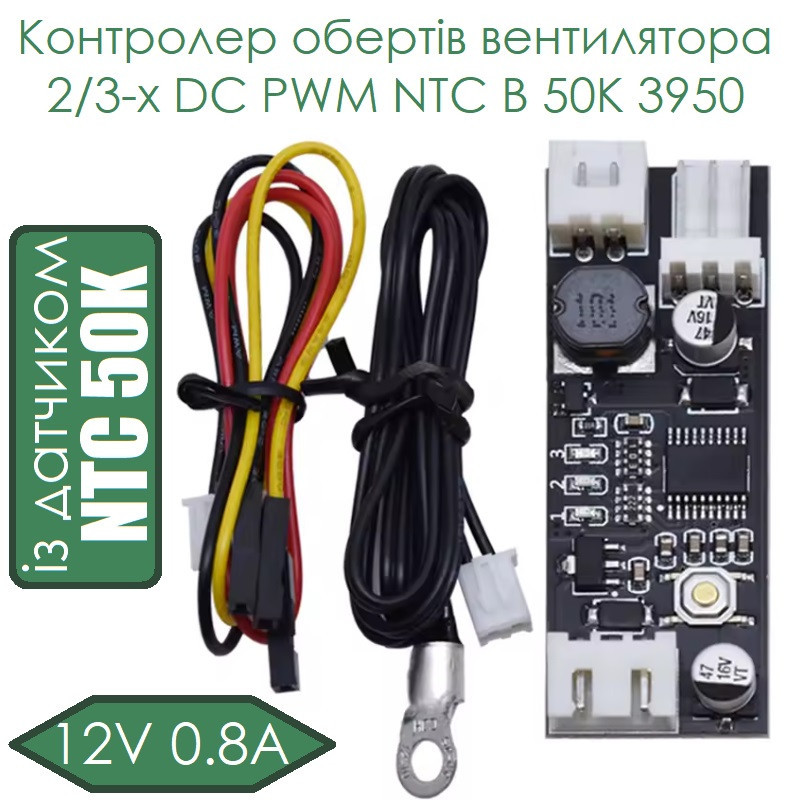

Контролер обертів вентилятора 2/3-х 12V 0.8A DC PWM NTC B 50K 3950 із датчиком NTC 50K

Ціна за 1 шт.

96.40 грн

В
                                                                    наявності 0
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (0 шт).

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

Контролер обертів вентилятора 2/3-х 12V 0.8A DC PWM NTC B 50K 3950 із датчиком NTC 50K

Контролер обертів вентилятора 2/3-х 12V 0.8A DC PWM NTC B 50K 3950 — це надійний модуль для точного регулювання швидкості вентиляторів за температурою. Він ідеально підходить для промислових корпусів, серверних кімнат і комп'ютерних систем, допомагаючи зменшити шум та споживання енергії.

Особливості:

🔹 Промислове рішення: контролер розроблений для тривалого використання в промислових умовах з підвищеною надійністю.
🔹 Ефективне енергозбереження: автоматичне зниження швидкості вентилятора при низьких температурах дозволяє економити електроенергію.
🔹 Датчик температури NTC 50K: забезпечує високу точність вимірювання температури для плавного регулювання обертів.
🔹 Широкий діапазон PWM регулювання: від 5% до 100% для максимально точного налаштування швидкості вентилятора.
🔹 Просте підключення: стандартні клеммні колодки XH-3P та KF2510-3P із кроком 2,54 мм.
🔹 Захист від зворотного підключення: запобігає пошкодженню у разі неправильного з'єднання.

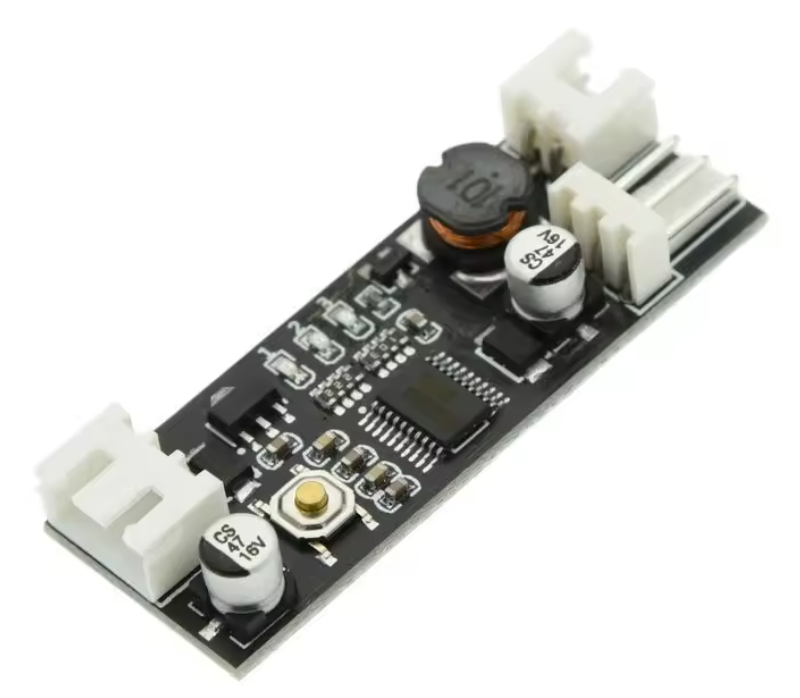

🔹 Компактний розмір: розміри модуля всього 49×18×9,5 мм, що дозволяє встановлювати його в обмеженому просторі.
🔹 Робоча температура: забезпечує стабільну роботу в діапазоні від -20°C до +60°C.
🔹 Фабричні налаштування: мінімальна швидкість 20%, початок прискорення при 30°C із кроком збільшення на кожні 5°C.

Переваги:

✔ Зниження шуму від роботи вентиляторів без втрати ефективності охолодження.
✔ Економія електроенергії завдяки оптимальному керуванню обертами.
✔ Надійна робота в умовах змінної температури.
✔ Простота монтажу завдяки стандартним роз'ємам.
✔ Підтримка стабільної роботи без перегріву пристроїв.

Застосування:

✅ Енергозбереження та зниження шуму вентиляторів у промислових шафах та корпусах.
✅ Керування вентиляторами у серверних та комп'ютерних приміщеннях.
✅ Регулювання температури в телекомунікаційних шафах.
✅ Інші системи з необхідністю автоматичного керування вентиляторами.

Інструкції:
1️⃣ Схема підключення:
✔Підключіть живлення 12V DC.
✔Підключіть вентилятор через відповідні роз’єми до контролера.
✔Термодатчик підключається окремо для керування температурою.

2️⃣ Комбіноване ручне та автоматичне керування температурою:

➤ Без термощупа:
✔ Одиночне/подвійне натискання кнопки (подвійне натискання не повинно бути занадто швидким) збільшує або зменшує вихід на 5%.
✔ Після 20 секунд бездіяльності обрана передача автоматично зберігається.
✔ При збереженні передача буде сигналізувати миготінням світлодіода №2.

➤ При використанні термощупа:
✔ Мінімальний рівень обертів задається вручну.
✔ При перевищенні температури прискорення швидкість вентилятора плавно зростає.
✔ При досягненні максимальної температури вентилятор працює на повній швидкості.

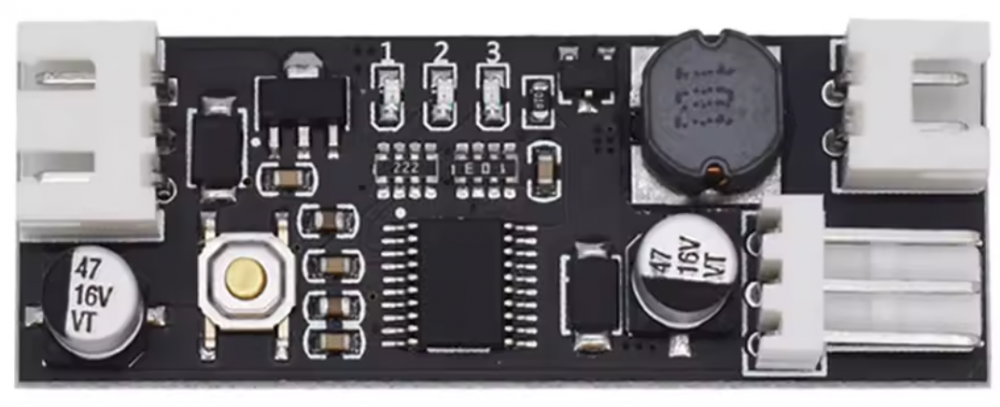

✔ Температуру прискорення та ширину прискорення можна налаштувати за допомогою кнопки і трьох світлодіодів.
✔ Довге натискання кнопки зберігає налаштування.

3️⃣ Стратегія вимкнення вентилятора:

➤ Три режими:
✔ Без функції вимикання вентилятора.
✔ Вимикання вентилятора при падінні температури на 2°C нижче температури прискорення.
✔ Вимикання вентилятора при падінні температури на 5°C нижче температури прискорення.

Приклад:
Якщо температура прискорення встановлена на 35°C і ширина прискорення на 10°C:

Вентилятор почне працювати при 35°C.
Поступово набере швидкість до 45°C.
Вимкнеться при падінні температури нижче 30°C або 25°C (залежно від обраного режиму).

Примітка:
Якщо вентилятор не запускається на низькому рівні сигналу, необхідно налаштувати початковий рівень виходу в ручному режимі.

Технічні характеристики:

⚙️ Робоча напруга: рекомендовано DC12V (допустимий діапазон 9–14В)
⚙️ Захист від зворотного підключення: є
⚙️ Захист від перевантаження: відсутній

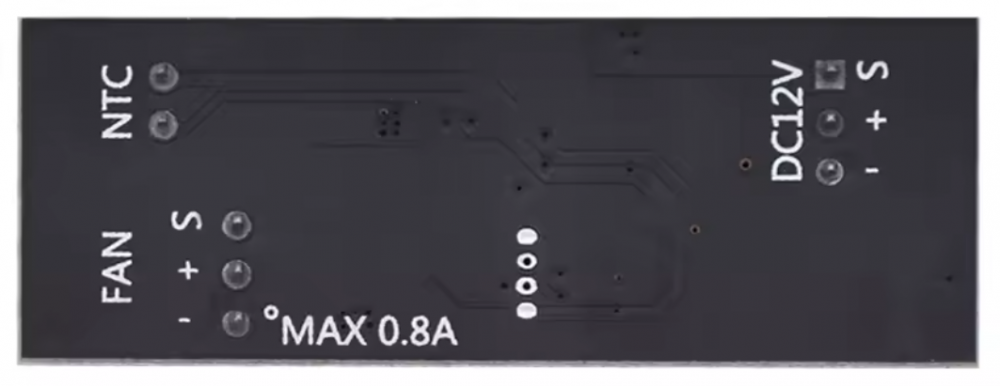

⚙️ Інтерфейс живлення: клеммна колодка XH-3P (крок 2,54 мм)
⚙️ Ток вентилятора: до 0,8A (без перевантаження)
⚙️ Інтерфейс вентилятора: клеммна колодка KF2510-3P (крок 2,54 мм)
⚙️ Датчик температури: NTC 50K, коефіцієнт B=3950, довжина 50 см
⚙️ Інтерфейс датчика: клеммна колодка XH-2P (крок 2,54 мм)
⚙️ Діапазон ШІМ-виходу: 5%–100%
⚙️ Робоча температура: від -20°C до +60°C
⚙️ Розміри: 49×18×9,5 мм

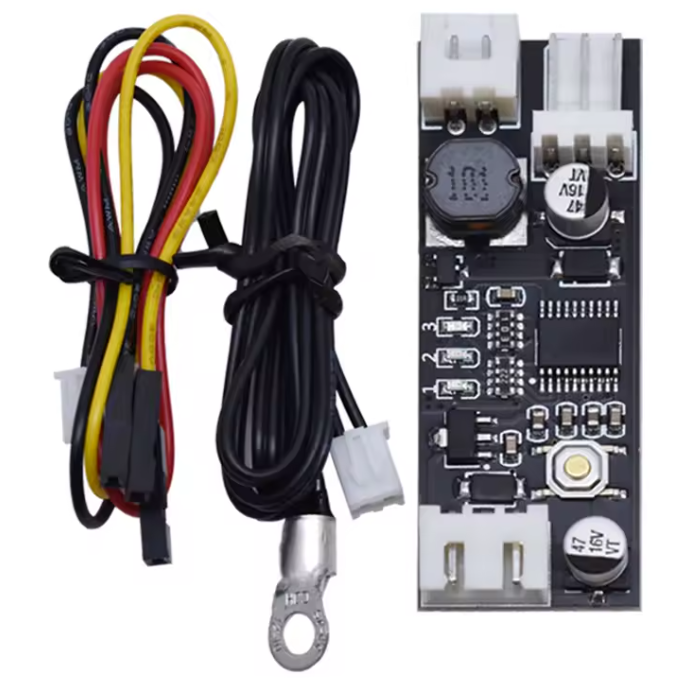

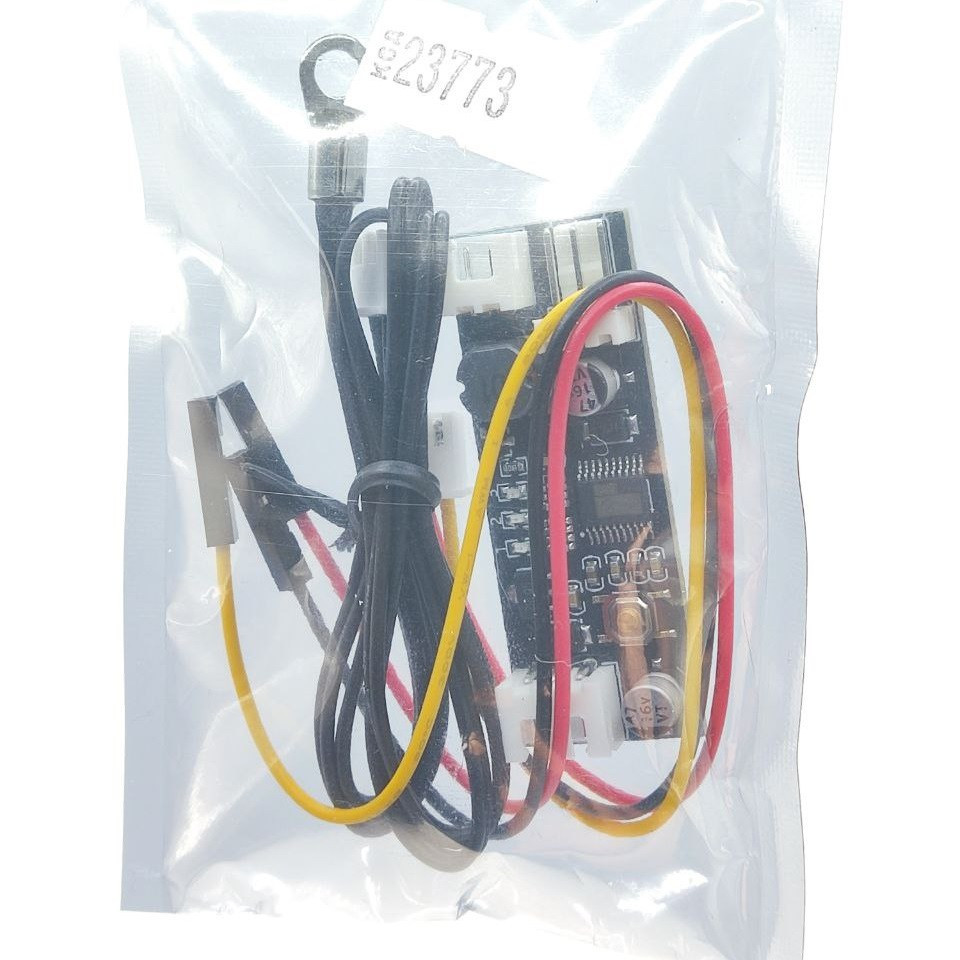

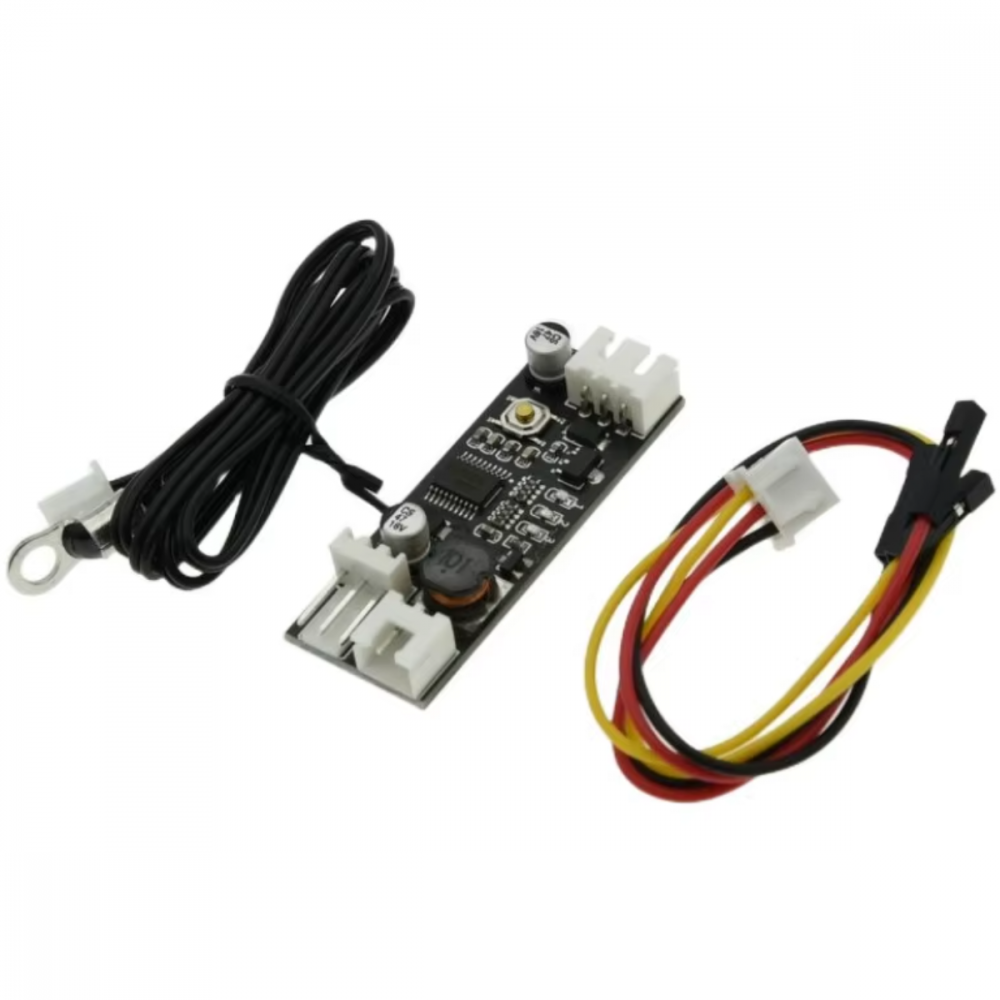

Комплектація:

📦 Контролер обертів вентилятора — 1 шт.
📦 Датчик температури NTC 50K із кабелем 50 см — 1 шт.

Контролер обертів вентилятора 2/3-х 12V 0.8A DC PWM NTC B 50K 3950 — це надійний вибір для забезпечення стабільної роботи систем охолодження з одночасним зниженням енергоспоживання та шуму.
