Код: 23799

Електронний комплект для складання FM-радіо DIY 87-108 МГц RDA5807S

Ціна за 1 шт.

350.00 грн

В
                                                                    наявності 6
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (6 шт).

Оптом і в роздріб

Оптові ціни

281.40 грн./шт.

при замовленні від 2 шт.

Способи оплати Умови повернення Графік роботи

Опис

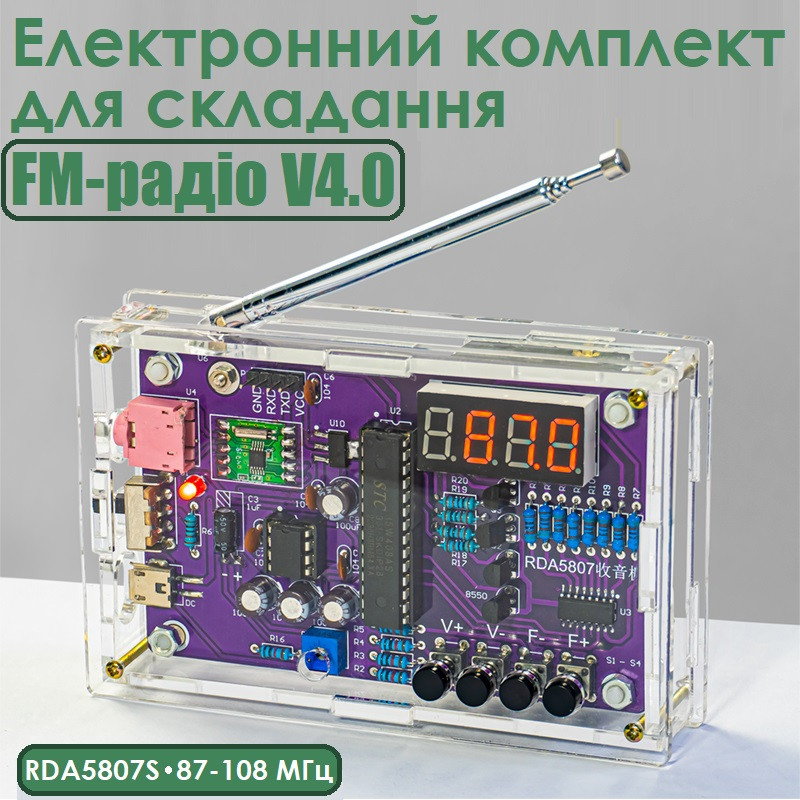

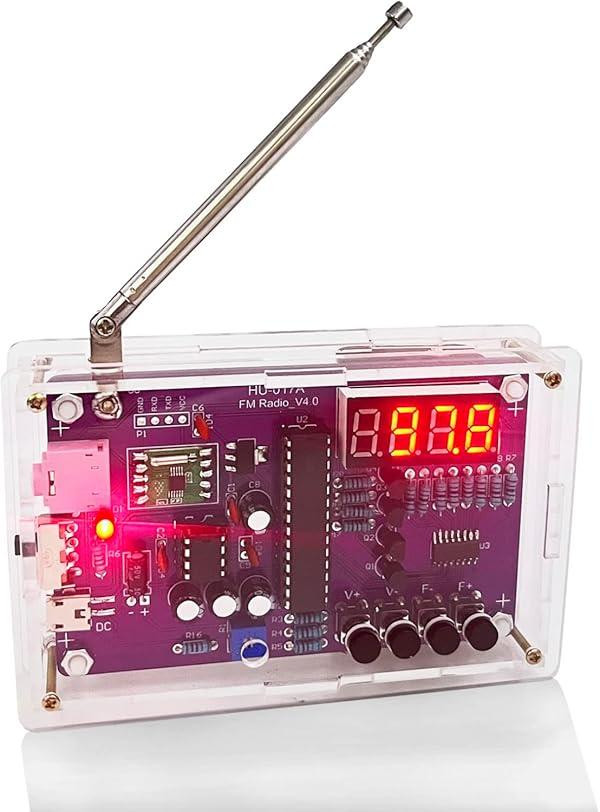

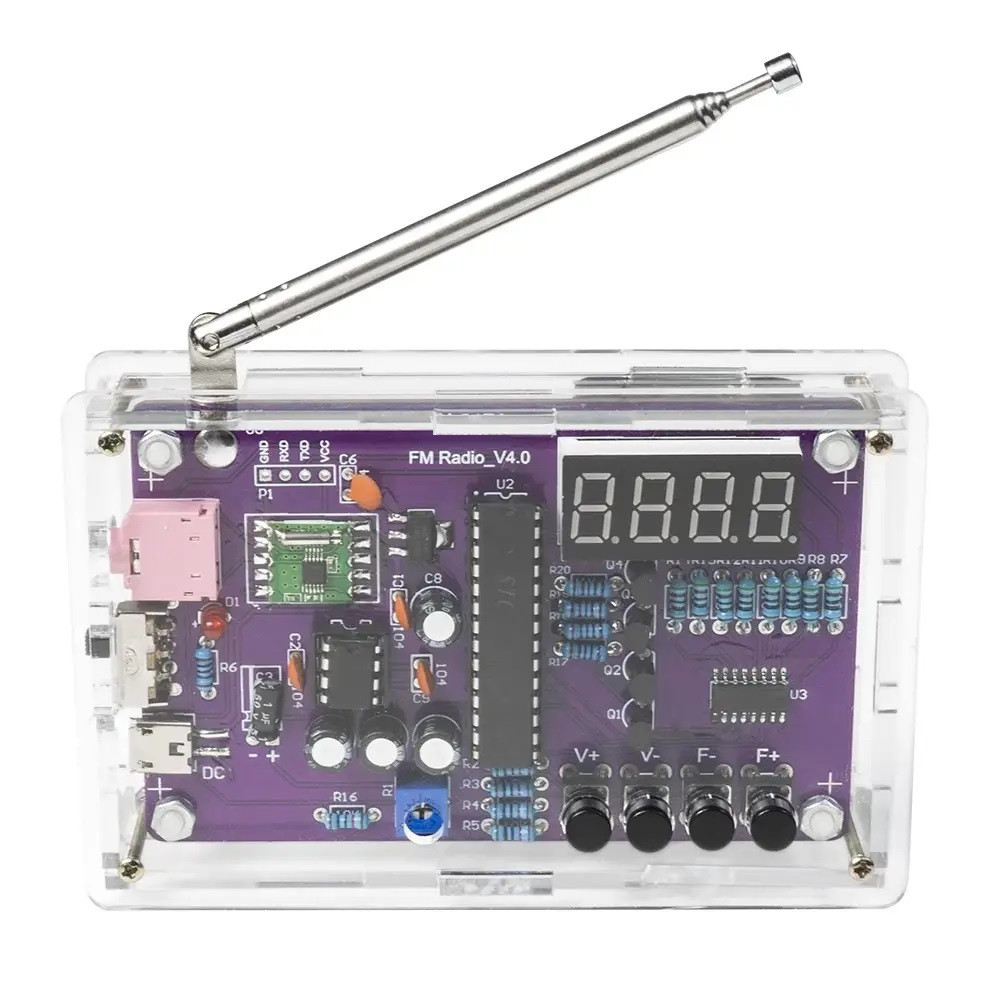

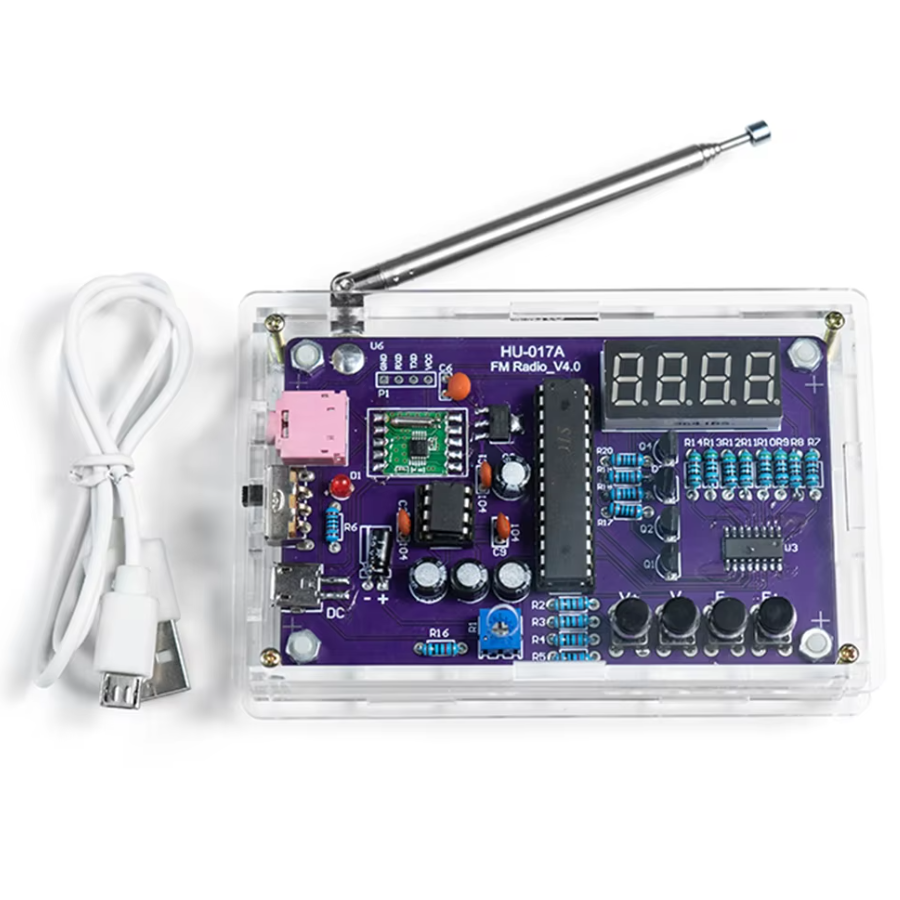

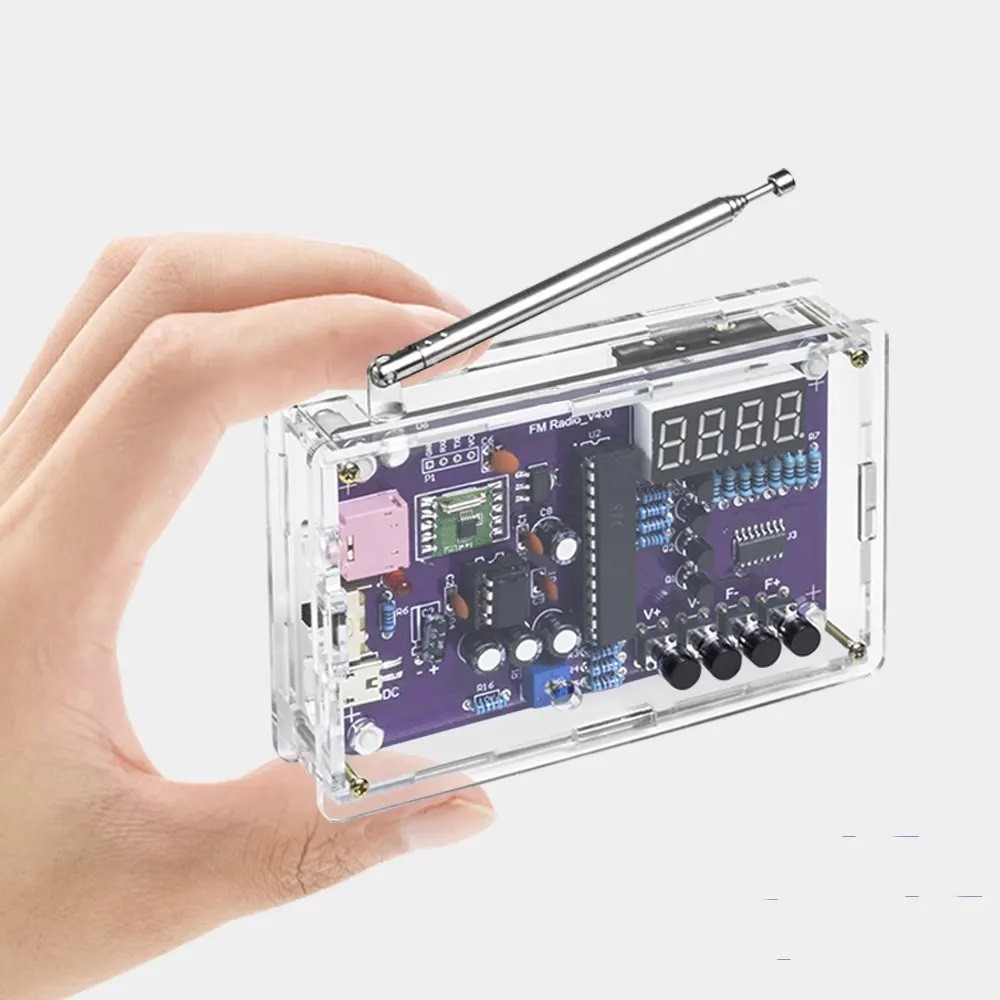

Електронний комплект для складання FM-радіо DIY 87-108 МГц RDA5807S

Цей навчальний конструктор — ідеальне рішення для тих, хто хоче пізнати основи електроніки, збирання схем і принцип роботи радіо FM-приймачів. Набір включає всі необхідні компоненти та друковану плату для створення повноцінного FM-приймача з цифровим дисплеєм, мікроконтролером, підсилювачем звуку та телескопічною антеною. Завдяки зручній інструкції збирання підходить як для новачків, так і для тих, хто хоче удосконалити свої навички.

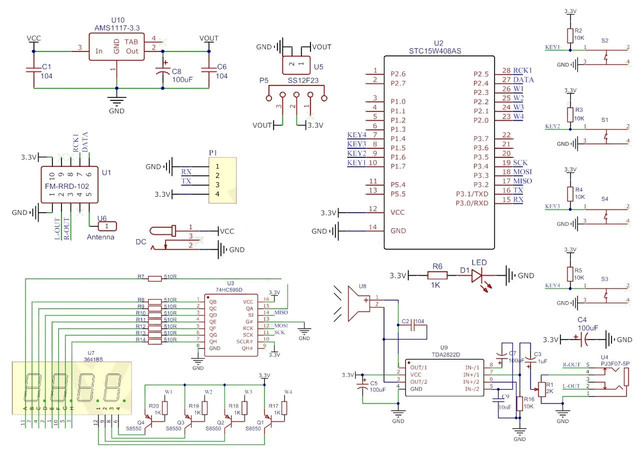

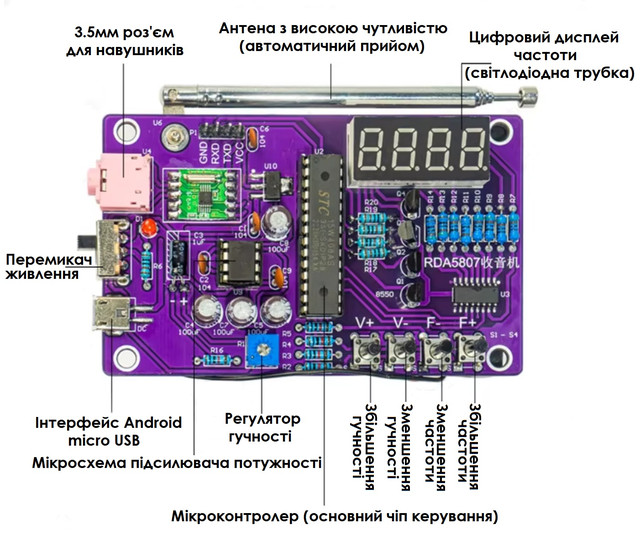

Особливості:

🔹 FM-приймач на базі чіпа RDA5807M: високочутливий та стабільний прийом FM-сигналу з автопошуком та регулюванням частоти.
🔹 Мікроконтролер STC15W408AS: забезпечує управління всією системою, обробку сигналів та логіку роботи.
🔹 Цифровий дисплей: 4-розрядний червоний LED-дисплей для зручного відображення частоти радіостанції.
🔹 Регулювання гучності: точний потенціометр 200k для комфортного контролю звуку.
🔹 Аудіопідсилювач TDA282M: дозволяє підключати зовнішній динамік або навушники, забезпечуючи чисте звучання.
🔹 Звуковий вихід: вбудований великий динамік 8Ω для прослуховування без навушників.

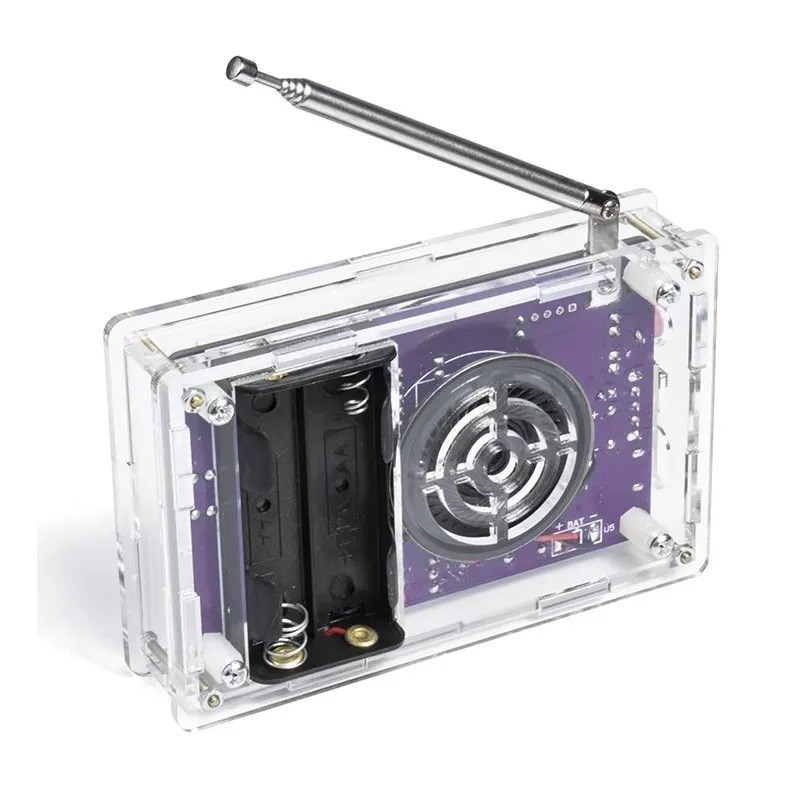

🔹 Зручне живлення: працює від 2 батарейок типу AA, що робить пристрій мобільним.
🔹 Управління: 4 вертикальні мікрокнопки з кришками-кейкапами для налаштування частоти та режимів.
🔹 Телескопічна антена: покращує прийом сигналу, особливо в умовах слабого покриття.

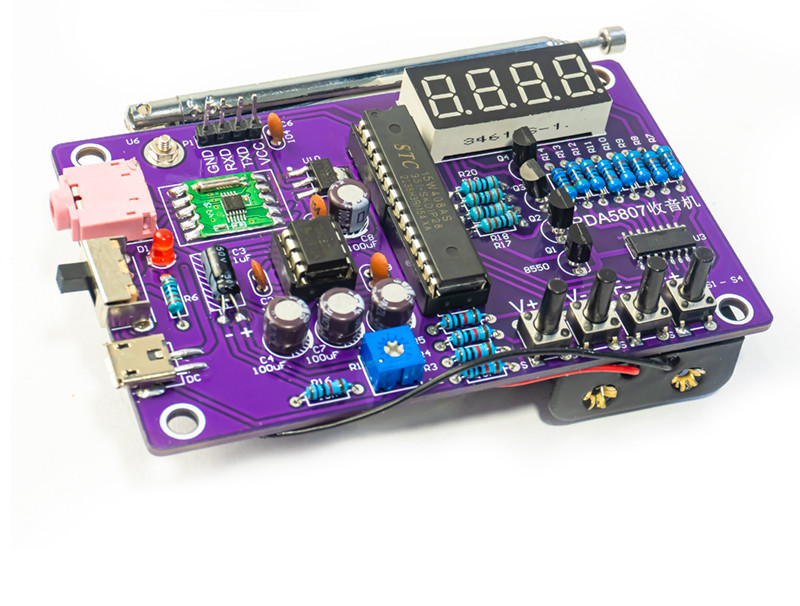

🔹 Компактність та простота монтажу: компоненти легко монтуються на якісній друкованій платі.
🔹 Порт MicroUSB: для подачі живлення від зовнішніх джерел, таких як павербанк або USB-адаптер.

Переваги:

✔ Чудово підходить для початківців та студентів.
✔ Дозволяє практикувати навички пайки та збирання електронних схем.
✔ Включає всі необхідні елементи для збирання без потреби у додаткових закупівлях.
✔ Дисплей та клавіші дозволяють легко керувати та бачити результат.
✔ Вбудований динамік дозволяє відразу тестувати роботу приймача.
✔ Універсальний спосіб живлення: батарейки або USB.

Застосування:

✅ Освітній процес у школах та коледжах.
✅ Самостійне навчання основам електроніки.
✅ Демонстрація принципу роботи FM-приймача.
✅ Розваги та хобі для поціновувачів техніки.
✅ Як подарунок для юного техніка.

Технічні характеристики:

⚙️ Живлення: 2 × AA батарейки або MicroUSB 5В
⚙️ Частотний діапазон FM-приймача: 87–108 МГц
⚙️ Дисплей: 4-розрядний LED (червоний)
⚙️ Аудіопідсилювач: TDA282M
⚙️ Мікроконтролер: STC15W408AS
⚙️ Основний приймач: RDA5807M
⚙️ Регулятор гучності: Потенціометр 200k
⚙️ Вихід: динамік 8Ω або навушники 3.5 мм
⚙️ Управління: 4 кнопки
⚙️ Антена: телескопічна

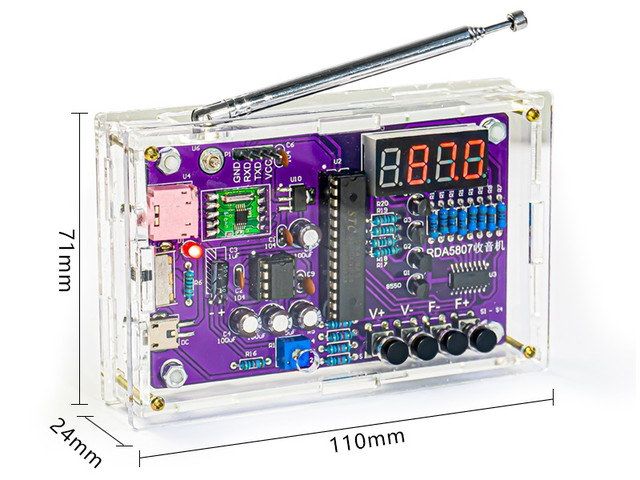

⚙️ Розміри: компактна збірка на друкованій платі

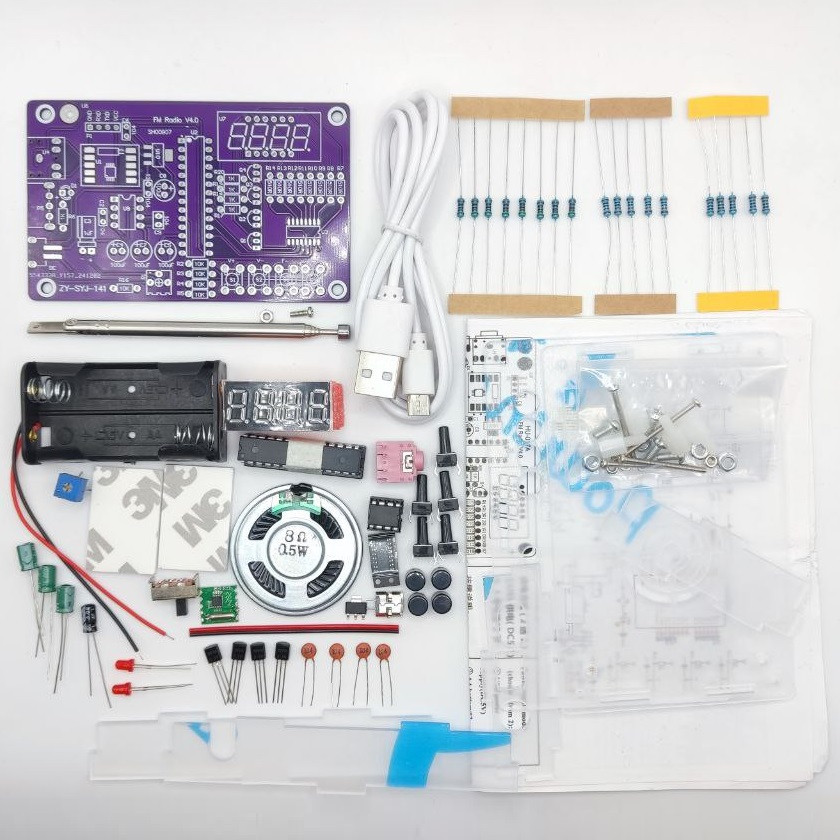

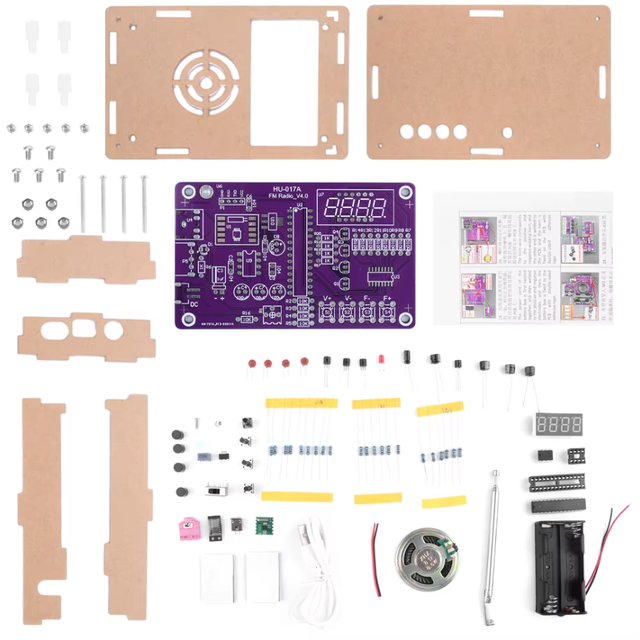

Комплектація:

📦 Кольоровий посібник (інструкція по збиранню)
📦 Компоненти:

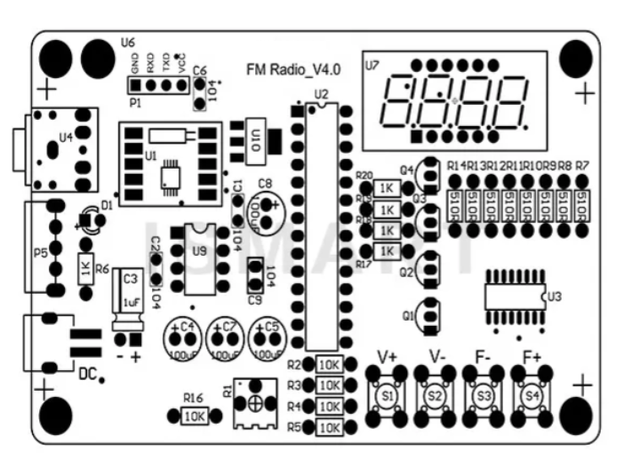

Назва компонента	Кількість	Позиція встановлення компонента відповідно до PCB
Мікросхема 74HC595D	1	U3
4-розрядний червоний цифровий індикатор	1	U7
Резистор 10K, вивідний	5	R2, R3, R5, R4, R16
Резистор 1K, вивідний	5	R6, R17, R18, R19, R20
Резистор 510 Ом, вивідний	8	R7, R8, R9, R10, R11, R12, R13, R14
Горизонтальний тумблер	1	P5
2P роз’єм живлення Android Micro USB	1	DC
Телескопічна антена	1	U6
Рожевий аудіо-роз’єм 3.5 мм	1	U4
Вертикальний мікроперемикач	4	S1, S2, S3, S4
Чорні ковпачки клавіш A56	4	S1, S2, S3, S4
Мікроконтролер STC15W408AS	1	U2
Подвійний аудіоусилювач TDA282M	1	U9
Електролітичний конденсатор 16V 100uF	4	C4, C5, C7, C8
Транзистор S8550, вивідний	4	Q1, Q2, Q3, Q4
Електролітичний конденсатор 50V 1uF	1	C3
Динамік 8R (великий магніт)	1	U8
Радіомодуль RDA5807M	1	U1
Прецизійний потенціометр 200k (204)	1	R1
Керамічний конденсатор 104	4	C1, C2, C6, C9
Світлодіод червоний 3 мм	1	D1
Мікросхема стабілізатора AMS1117	1	U10
Плата під мікросхему 8P	1	U9
Плата під мікроконтролер 28P (вузька)	1	U2
2P червоно-чорний паралельний провід	1	/
Двосторонній скотч	2	/
Гвинт M2*6 мм з круглою головкою + гайка	1	/
Батарейний відсік на 2 AA	1	/

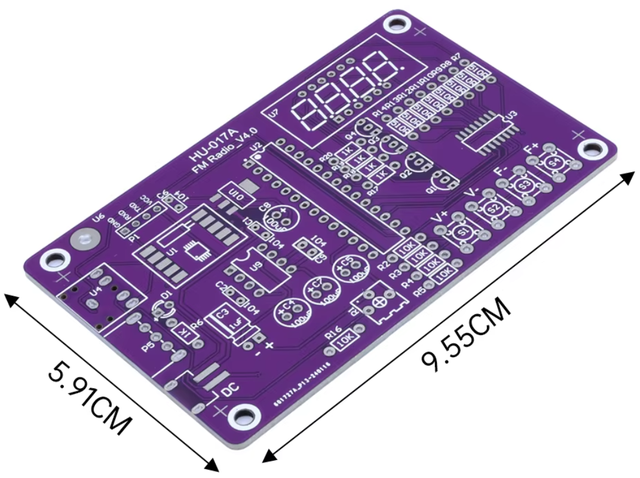

Друкована плата	1	/
Кабель живлення Android Micro USB	1	/
Корпус + набір гвинтів	1	/
