Код: 08815

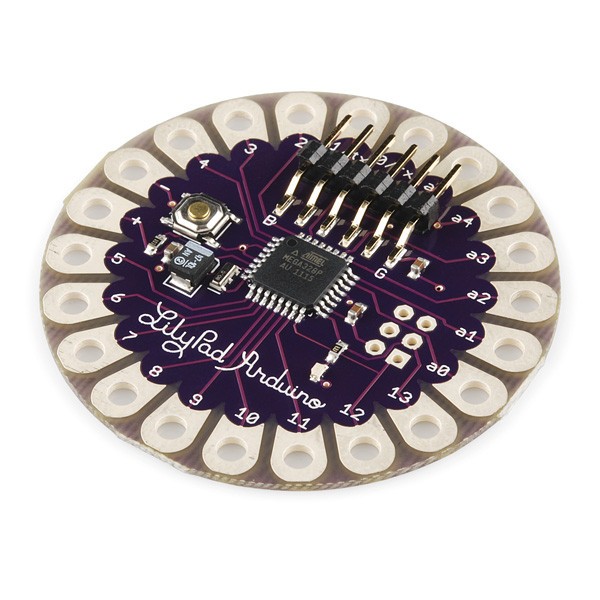

Базовий модуль LilyPad Arduino

Ціна за 1 шт.
103.70 грн
В наявності 0 шт.
Оптом і в роздріб
Товара нема в наявності
Опис

Базовый модуль LilyPad Arduino

Общие сведения

LilyPad Arduino - это микропроцессорное устройство, специально разработанное для использования с предметами одежды и текстиля. Его можно легко пришивать к ткани и с помощью проводящих нитей подключить питание, различные датчики или приводы. Основой устройства является микроконтроллер ATmega168V (маломощная версия ATmega168) или ATmega328V. LilyPad Arduino спроектирован и разработан компаниями Leah Buechley и SparkFun Electronics.

Характеристики

Внимание: напряжение питания LilyPad Arduino не должно превышать 5.5В и не должно быть отрицательным. При несоблюдении этого условия плата может выйти из строя.

Микроконтроллер ATmega168V или ATmega328V
Рабочее напряжение 2.7 - 5.5В
Напряжение питания 2.7 - 5.5В
Цифровые входы/выходы 9 (из них 6 могут использоваться как ШИМ-выходы)
Аналоговые входы 6
Максимальный ток одного вывода 40 мА
Flash-память 16 КБ (из которых 2 КБ используются загрузчиком)
SRAM 1 КБ
EEPROM 512 байт
Тактовая частота 8 МГц

Программирование

LilyPad Arduino программируется с помощью программного обеспечения Ардуино (скачать). Примечание: для программирования LilyPad Arduino необходимо использовать версию программного обеспечения не ниже 0010. Устройство можно запрограммировать и в более ранних версиях ПО, однако в этом случае все функции для работы с временными интервалами будут отключены (либо будут работать в два раза медленнее, чем должны).

ATmega168V или ATmega328V в LilyPad Arduino выпускается с прошитым загрузчиком, позволяющим загружать в микроконтроллер новые программы с помощью программного обеспечения Ардуино. Тем не менее, прошить микроконтроллер можно и поверх загрузчика через разъем для внутрисхемного программирования ICSP (In-Circuit Serial Programming); подробнее об этом см. эти инструкции.

Питание

LilyPad Arduino может быть запитан через USB или от внешнего источника питания.

Напряжение внешнего источника питания должно быть в пределах от 2.7 до 5.5 В. В качестве внешнего источника может использовать обычный сетевой AC/DC адаптер или аккумулятор. Не забывайте, что напряжение питания LilyPad Arduino не должно превышать 5.5В и не должно быть отрицательным. При несоблюдении этого условия устройство может выйти из строя.

Физические характеристики

Печатная плата LilyPad Arduino имеет форму круга диаметром около 50мм (2"). Толщина самой платы составляет 0.8мм (1/32"), а общая высота с учетом всех компонентов - приблизительно 3мм (1/8").

Устойчивость к стирке и мытью

Вы можете подвергать устройство стирке на свой страх и риск - мы рискуем ;) Рекомендуется стирать ваши макеты с Ардуино вручную с применением мягкого моющего средства. Не подвергайте отжиму - процесс высушивания должен быть естественным. Не забудьте убедиться в отсутствии питания перед началом стирки!

Дополнительная информация

Для начала работы с LilyPad Arduino см. это руководство.
