Код: 01655

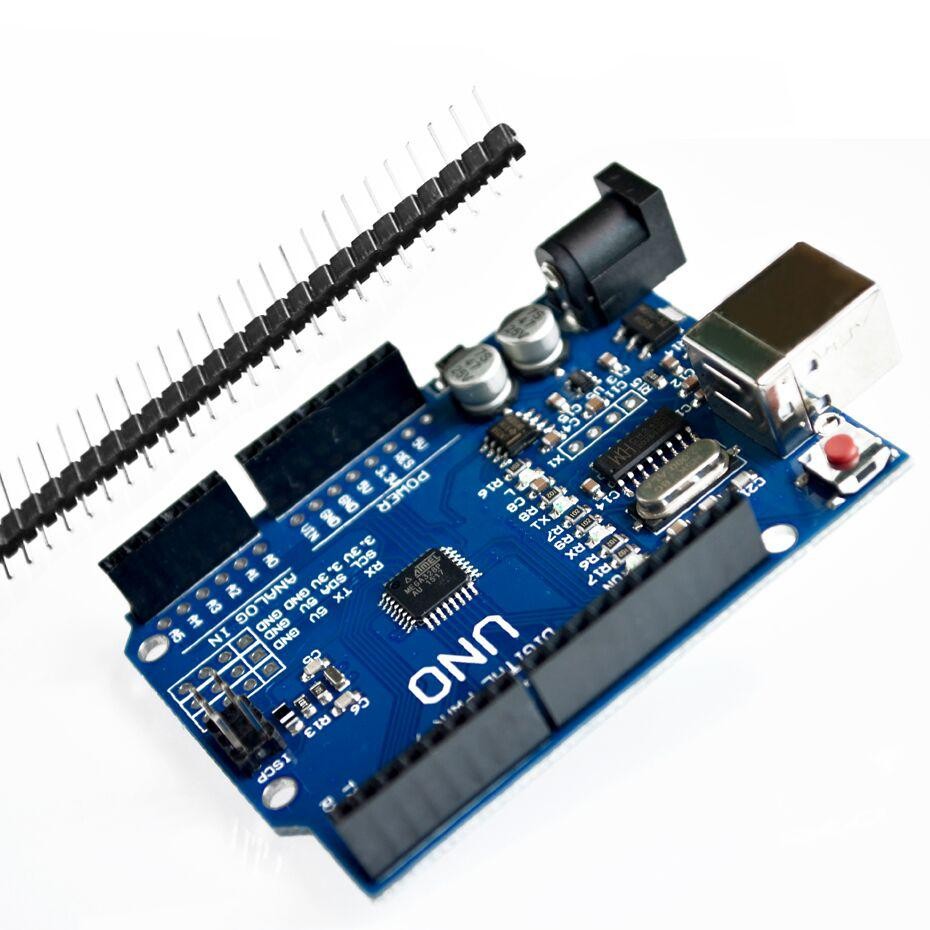

Контролер Arduino UNO R3 ATMEGA328P
Ціна за 1 шт.
192.80
грн
В
наявності 0
шт.
Оптом і в роздріб
Товара нема в наявності
Опис
Платформа Arduino є середовищем розробки електронних пристроїв. Ця версія ARDUINO UNO R3 ATmega328P є клоном ARDUINO UNO R3. Головними відмінностями плат є: перетворювач інтерфейсу USB-UART ( CH340G ), вбудований мікроконтролер ATmega328P , наявність додаткових роз'ємів і відсутність кабелю в комплекті. Плата ARDUINO UNO R3 підійде як для новачків у цьому середовищі розробки, так і для досвідчених радіотехніків.
Загальна характеристика:
Ця версія плати ARDUINO UNO R3 спроектована на основі популярного мікроконтролера ATmega328P . КонтролерATmega328P має SMD корпус, що ускладнює його заміну у разі несправності. Як перетворювач інтерфейсу USB-UART використовується мікросхема CH340G , яка при підключенні до ПК (персонального комп'ютера) створює віртуальний COM-порт. Також плата ARDUINO UNO R3 має: кварцовий резонатор 14 МГц, кнопку скидання, 14 цифрових висновків (введення), 6 аналогових висновків, USB, індикатори та інші допоміжні електронні компоненти. Пам'ять мікроконтролера складається з: 2 Кб SRAM, 1 Кб EEPROM та 32 Кб Flash-пам'яті.
Підключення :
Пристрій може підключатися до модуля за допомогою інтерфейсу I2C, SPI та UART. Також однією з особливостей цієї плати є наявність майданчиків для встановлення штирьових роз'ємів для шин UART, I2C, цифрових та аналогових висновків. На платі розташована шина ISCP для підключення модулів. Плата пристрою має досить велику кількість вводів та висновків для підключення різних модулів. Призначення висновків плати пристрою:
| AREF: | опорна напруга вбудованого аналого-цифрового перетворювача |
| GND: | «земля» |
| TX: | передавальна лінія сигналів (UART) |
| RX: | приймаюча лінія сигналів (UART) |
| SS: | виведення веденого пристрою (SPI) |
| MOSI: | передача даних від ведучого до веденого (SPI) |
| MISO: | передача даних від веденого до ведучого (SPI) |
| SCK: | тактові імпульси (SPI) |
| D2 - D9: | цифрові висновки (введення) |
| A0 - A3: | аналогові висновки |
| SCA: | лінія даних (I2C) |
| SCL: | побітове актування (I2C) |
| Vin: | напруга живлення зовнішнього джерела живлення |
| 5V: | напруга живлення 5 В |
| 3.3V: | напруга живлення 3,3 В |
| RESET: | перезавантаження мікроконтролера |
Індикація пристрою:
Також плата має 4 світлодіоди:
| L: | загоряється під час роботи виводу D13 |
| RX: | спалахує при прийнятті даних |
| TX: | повідомляє про передачу даних |
| ON: | спалахує при подачі напруги на плату |
Програмування:
Для роботи з платою ARDUINO UNO R3 необхідно завантажити та встановити вручну середу розробки Arduino IDE. Після встановлення потрібно вибрати плату, для цього потрібно відкрити програму вибрати пункт меню «інструменти», потім «плата» і вибрати ARDUINO UNO R3. Для того щоб встановити програмне забезпечення в пам'ять мікроконтролера, необхідно забезпечити зв'язок пристрою з ПК (персональним комп'ютером) за допомогою дроту та натиснути кнопку «завантажити». Завдяки мікросхемі CH340G при підключенні до ПК плата Arduino визначається як COM-порт.
Скидання:
При необхідності скидання програмного забезпечення мікроконтролера необхідно швидко натиснути на кнопку RESET . Також можна зробити з кид за допомогою висновкуRES .
Живлення пристрою:
Подається напруга живлення від ПК (роз'єм USB) або зовнішнього живлення. Діапазон напруги живлення ARDUINO UNO R3 становить від 6 до 20 (рекомендоване 7 - 12 В). При роботі з напругою менше 7 В може призвести до малої напруги на виведенні 5V і нестабільної роботи пристрою. Підключається зовнішнє джерело живлення (акумулятор, батарея тощо) за допомогою роз'єму живлення 5,5 х 2,1 мм.
Технічні характеристики пристрою:
| Напруга живлення, | 6 ... 20 |
| Мікроконтролер | ATmega328P |
| Число цифрових входів (виходів) | 14 |
| Число аналогових входів | 6 |
| Допустима сила струму цифрових висновків, ма | 20 |
| Допустима сила струму виведення 3.3V, мА | 50 |
| Тактова частота, МГц | 16 |
| Flash пам'ять, КБ | 32 |
| SRAM пам'ять, КБ | 2 |
| EEPROM, Кб | 1 |
| Розміри плати, мм | 68 х 52 |
| Вага, г | 25 |
