Код: 10516

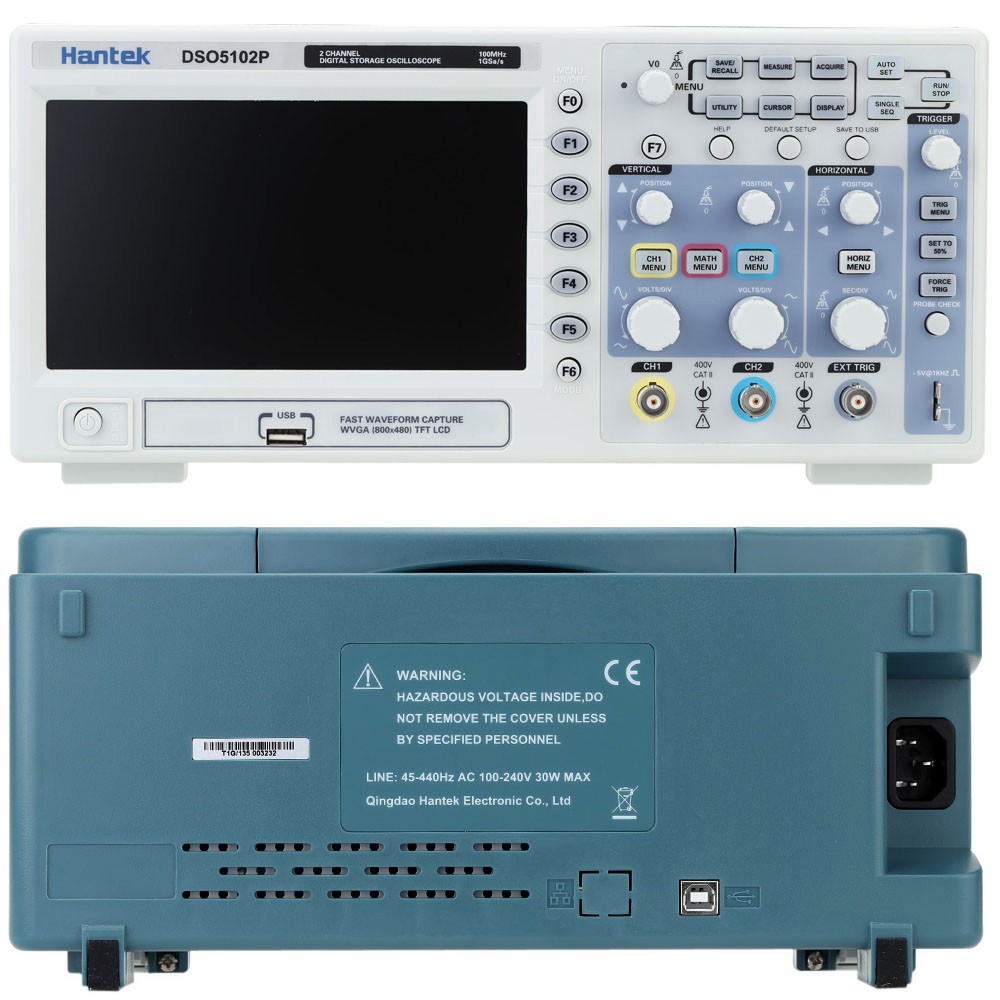

Осцилограф Hantek DSO5102P

Ціна за 1 шт.
11760.00 грн
В наявності 0 шт.
  • пр. Слобожанський 83/3 (0 шт).
  • Оптом і в роздріб
    Товара нема в наявності
    Опис

    Настольный осциллограф Hantek DSO5102P

    Характеристики

    Каналов 2
    Аналоговая полоса пропускания 100 МГц
    Время нарастания (Rise Time) 3.5 нс
    Входной импеданс 1M
    Входная чувствительность 2мВ/деление до 5В/деление
    Связь на входе AC, DC and GND
    Вертикальное разрешение 8 бит
    Максимальное входное напряжение (вход 1:1) КАТ I и КАТ II: 30В rms
    КАТ III: 15В Rms
    КАТ II: уменьшается на 20дб/декаду свыше 100кГц до 1.3Впик AC на 3МГц и выше.
    Для несинусоидального сигнала пик должен быть менее 45В.
    Превышение 30В болжно быть менее 100мс.
    Среднеквадратичный уровень сигнала включая постоянную составляющую не должен превышать 30В.
    При использовании щупа 1:10 (в комплекте) напряжение может быть в 10 раз больше.
    Дискретизация реального времени 1 ГГц при 1 канале, 0.5ГГц в 2-х канальном режиме.
    Эквивалентная дискретизация 25 ГГц
    Диапазоны времени 4 нс/деление до 40 с/деление
    Память 40К
    Точность временной задерджкм 50ppm
    Точность усиления по DC +/- 4% для диапазона 5mV/div to 2mV/div
    +/- 3% для диапазона 5V/div to 10mV/div
    Режимы триггера Фронт, Пульс, Альтернативный, Видео (NTSC,PAL,SECAM)
    Параметры Время задержки: 100нс-10с

    Чувствительность триггера (по фронту):

    DC: CH1/CH2 (типично) 1div от DC дло 10MHz; 1.5div от 10MHz
    EXT(типично) 200мВ от DC до 40MHz
    EXT/5(типично) 1В от DC до 40MHz
    AC: Ослабляет сигналы ниже 10Hz
    HF Reject: ослабляет сигнал выше 80kHz
    LF Reject: ослабляет сигнал ниже 150kHz
    Noise Reject: уменьшает чувствительность триггера

    Дапазон уровня триггера
    CH1,CH2: +-8 делений от центра экрана
    EXT: ±-1.2В EXT/5: ±-6В

    Точность уровня триггера
    типично (для сигнала в фронтом около 20нс)
    CH1,CH2: +-(0.3div * V/div) (в пределах 4 делений от центра)
    EXT: ±-(6% установленного значения + 40mV)
    EXT/5: ±-(6% установленного значения + 200mV)

    Условия по наклону: тогда >,<,=, не = по позитивному и негативному наклону
    Время установки: 20нс–10с

    Условия по импульсу: >,<,=,не =, позитивный или негативный
    Ширина импульса: 20нс-10с

    Усоловия по видео: строка 1-525 (NTSC), 1-625 (PAL/SECAM)
    Автоматические измерения Pk-Pk, Max, Min, Mean, Cyc RMS, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width
    Курсорные измерения Ручные: разность напряжений, разность времени, частота.
    Трассировка: напряжение и время по точкам сигнала.
    Обработка сигнала CH1+/- CH2, CH1xCH2, CH1/CH2, FFT (БПФ), Инвертирование, pass/fail
    Экран TFT ЖК 7 дюймов 800 x 480 точек
    Интерфейс USB USB 2.0 Full Speed
    Питание от сети 120-240VAC RMS(±-10%),45Hz to 66Hz, 30Вт, предохранитель 2A, T, 250В
    Размеры 313мм х 108мм (глубина) х 142мм (высота)
    Вес 2.08 Кг

    В комплекте: осциллограф, шнур питания, щупы, диск с ПО, USB кабель
