Код: 0251

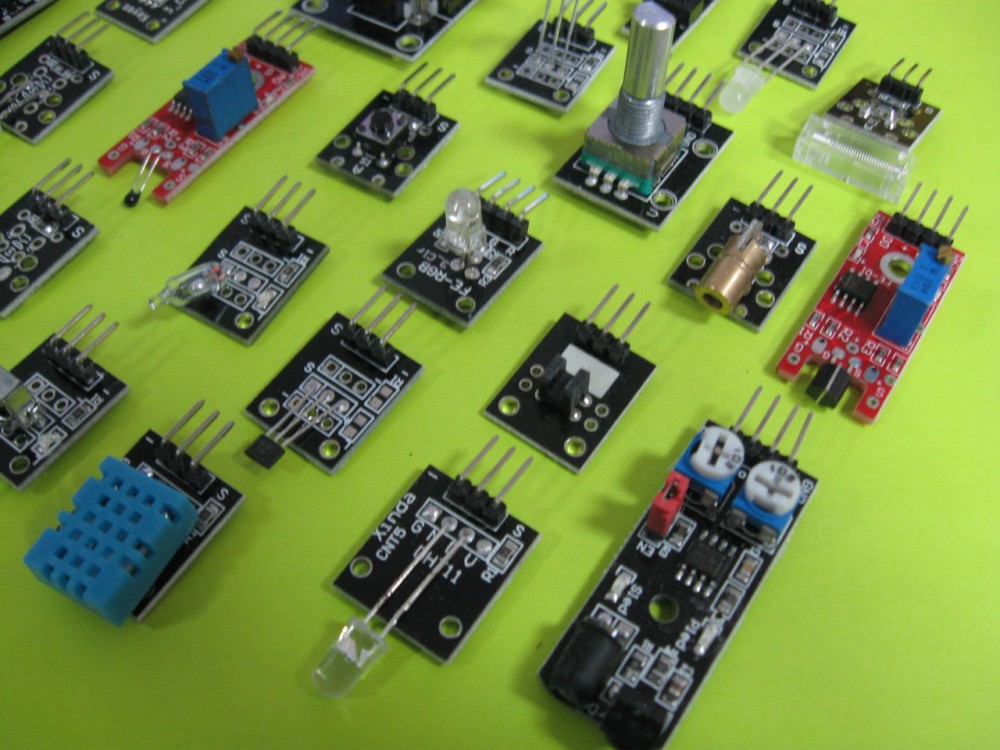

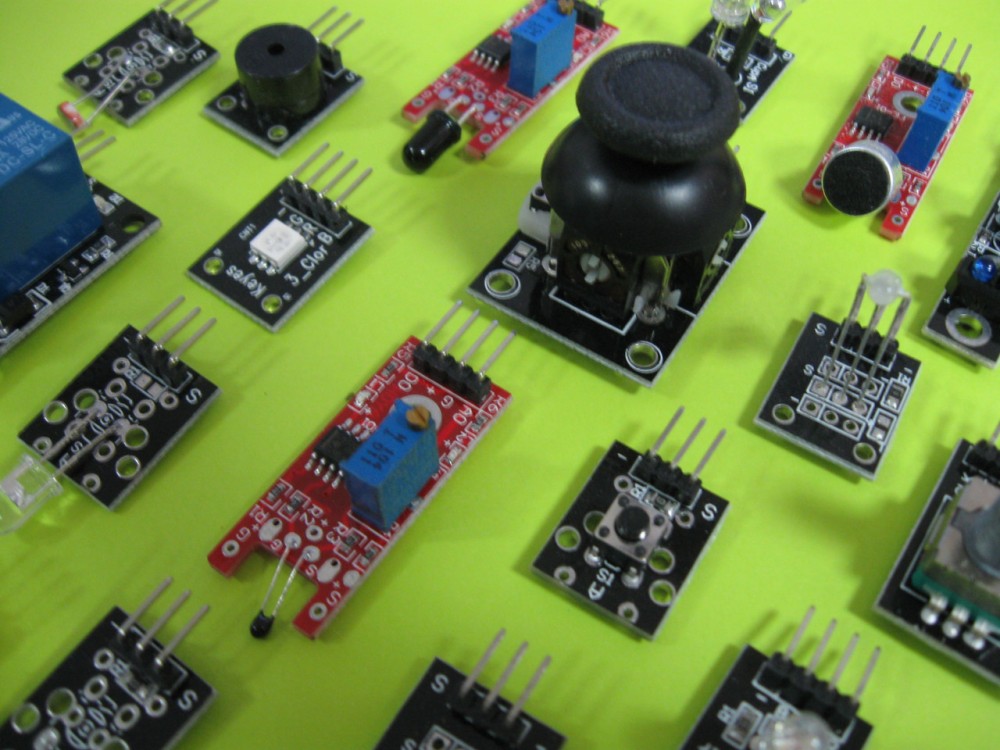

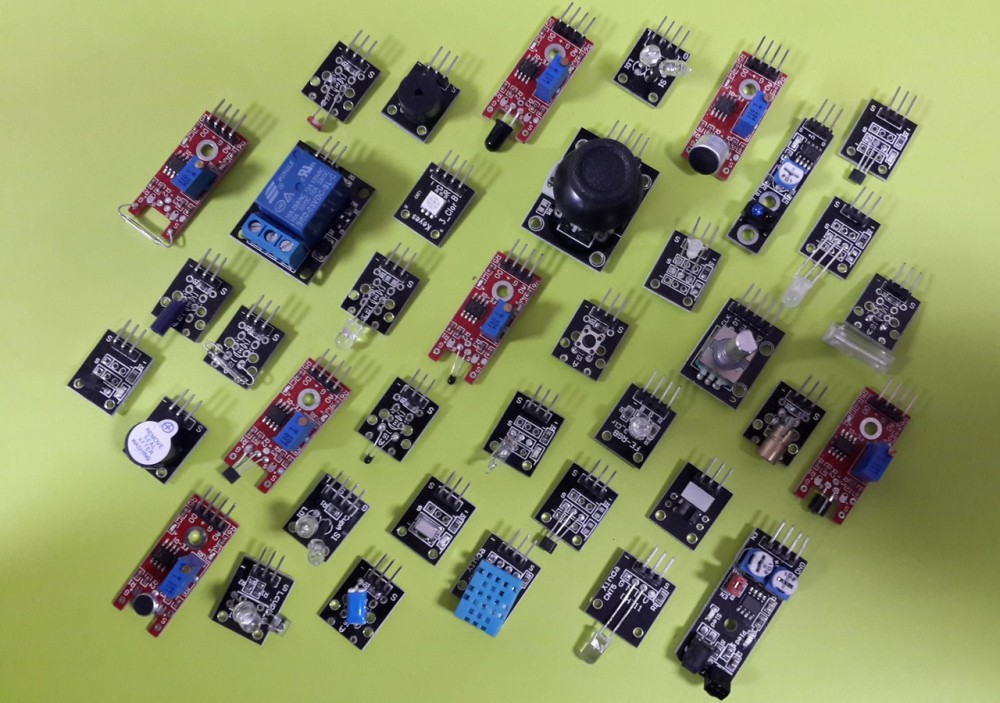

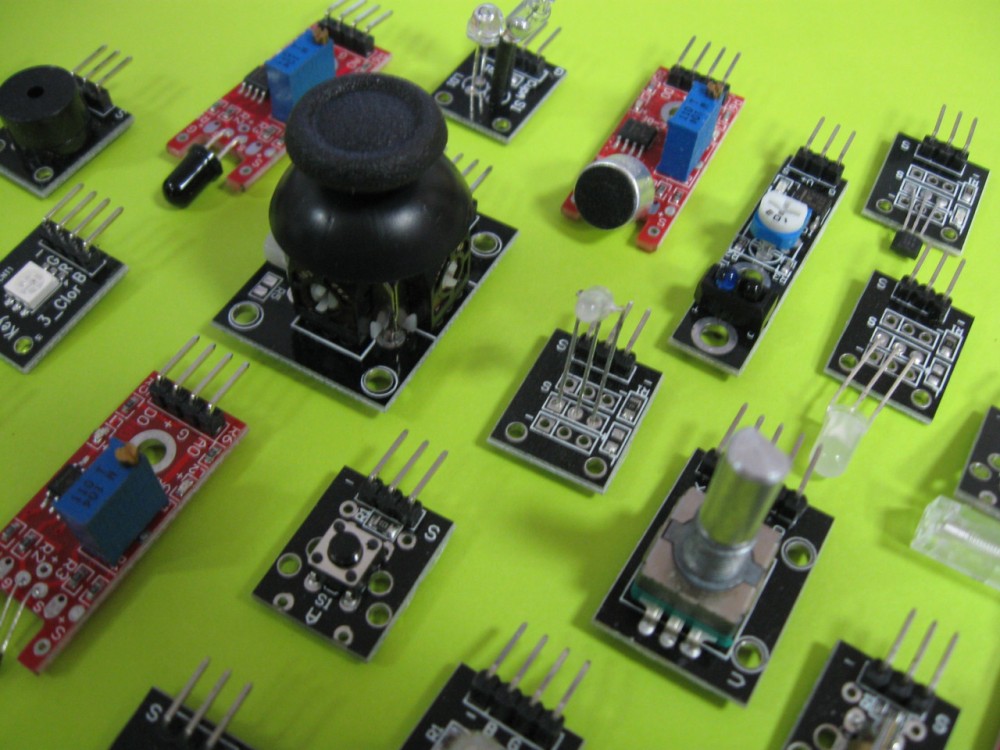

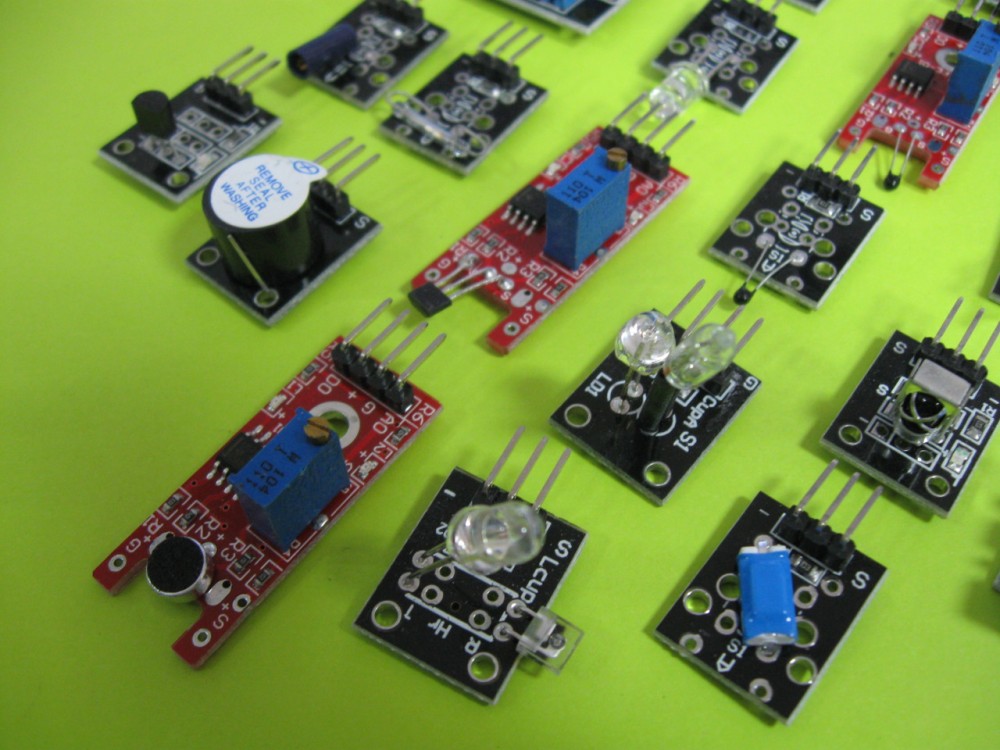

Набір датчиків для Arduino, 37 штук

Ціна за 1 шт.

567.20 грн

В
                                                                    наявності 0
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (0 шт).

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

Набор датчиков для Arduino (реальный товар может иметь незначительные отличия во внешнем виде от представленных в описании фотографий)

Включает в себя 37 позиций:

1. Модуль датчика температуры DS18B20 KY-001 (Temperature sensor module)

Датчик температуры воздуха с цифровым представлением данных на выходе. Предназначен для работы совместно с микроконтроллером. Основной компонент – микросхема ds18b20, преобразующая температуру корпуса в информацию передаваемую по последовательной двухпроводной шине данных 1-Wire. На шину данных можно установить несколько таких датчиков используя один вывод МК. Модуль датчика температуры ds18b20 применяется для измерения температуры воздуха в помещении и на открытом воздухе. Используется как удобное средство установки микросхемы ds18b20 в контролируемых точках. Хорошо подходит для изучения МС ds18b20. С помощью датчика KY-001 собирают комнатные термометры и автоматические метеостанции. Модуль KY-001 неотъемлемая часть систем класса умный дом.
Характеристики
Питание
напряжение 3…5,5 В
ток 10 мА
Диапазон измерения температуры -55…125 °С
Разрешающая способность 9…12 бит
Точность ±0,5 °С в диапазоне -10…+85 °С
Время измерения при разрешающей способности 12 бит составляет 0,75 с
Компоненты
Микросхема ds18b20

2. Модуль датчика вибрации KY-002 (Vibration switch module)

Модуль воспринимает механические воздействия на прибор в котором он закреплен. Реагирует на удары, вибрацию, встряску. Используется в охранных системах. Интересное применение в движущейся робототехнике для регистрации столкновения с препятствием.

Характеристики
Предельное напряжение коммутации 12 В
Сопротивление контактов
разомкнуты более 10 МОм
замкнуты менее 30 миллиОм

3. Модуль датчика Холла KY-003 (Hall magnetic sensor module)

Устройство фиксирует наличие постоянного магнитного поля. Модуль датчика холла KY-003 в основном используется в автоматике, электромеханике для определения параметров движения деталей механизмов. KY-003 применяется в системах и приборах бытового, учебного и развлекательного назначения. Хорошо подходит в качестве наглядного пособия для изучения эффекта Холла.
Характеристики
Напряжение питания 4,5 – 5,5 В.

Компоненты
Микросхема 44E 938 имеет 3 вывода, содержит чувствительный к магнитному полю полупроводник, усилитель сигнала и цепи обеспечивающие логический сигнал на выходе.
Светодиод L1 светится при срабатывании датчика.
Плата модуля KY-003 имеет отверстия для крепления.

4. Модуль тактовой кнопки KY-004 (Key switch module)

Модуль KY-004 позволяет смонтировать кнопку на передней панели небольшого прибора благодаря отверстиям в плате. При использовании модуля кнопки облегчается макетировании схем. Модуль предназначен для использования в самом широком круге схем и приборов бытового, офисного и метрологического назначения.
Компоненты
С кнопкой примененной в модуле вы сейчас имеете дело управляя манипулятором мышь. Кнопки такого класса расположены под клавишами мыши. Модуль KY-004 содержит резистор 10 кОм.

Полезные особенности KY-004
Кнопка имеет 2 контакта. Они замыкаются при нажатии и размыкаются при отпускании. Если назначение KY-004 в схеме – простое соединение линий при нажатии, то используется только 2 проводника соединенные с контактами I а также с центральным контактом. Модуль позволяет обеспечить высокий потенциал выхода при отпущенном состоянии кнопки. При этом на контакт S подается напряжение требуемой величины, чаще всего это напряжение питания. В таком случае используется 3 провода.
Характеристики модуля кнопки
Предельный режим
коммутируемое напряжение 12 В
коммутируемый ток 50 мА
Сопротивление контактов
замкнутых 50 мОм
разомкнутых 100 MОм
Количество нажатий 100 000
Температура воздуха при работе -25…105 ℃

5. Модуль ИК светодиода KY-005 (Infrared emission sensor module)

Устройство позволяет смонтировать светодиод инфракрасного излучения в требуемой точке конструкции прибора. Модуль KY-005 дает возможность наладить канал передачи данных или собрать совместно с фотоприемником надежно работающую фотопару по принципу перекрытия светового потока. В качестве приемника информации передаваемой по ИК каналу применяют ИК фотодиоды. При передаче данных ИК канал не восприимчив к электромагнитным помехам радио диапазона и не создает помех радиоприемникам. Применение в оптопарах выгодно благодаря слабой чувствительности ИК фотоприемника к обычному освещению. Модуль ИК светодиода KY-005 облегчает макетирование схем и позволяет сделать более простым изучение свойств ИК светодиода.
Характеристики
Ток потребления 15 мА
Главный электрический параметр ИК светодиода – номинальный ток. При сборке системы с применением KY-005 от инженера требуется применить цепи питания, обеспечивающие номинальный ток. Мы не приводим напряжение питания модуля, так этот параметр может меняться в широких пределах благодаря установке на плате модуля ИК светодиода различных резисторов или стабилизаторов тока . Производитель устанавливает в модуль разные типы светодиодов. Напряжение на светодиоде должно находится в диапазоне 1,2 – 1,5 В.
Некоторые типы ИК светодиодов имеют свечение часть которого находится в видимой части спектра.

6. Модуль пьезоизлучателя KY-006 (Small passive buzzer module)

Содержит пьезоэлектрический преобразователь электрических колебаний в звуковые. Это наиболее простое решение для оснащения прибора звуковой сигнализацией. В отличии от электромагнитного динамика, для применения которого требуется электронный усилитель, пьезоизлучатель модуля благодаря более высокому сопротивлению непосредственно подключается к выходу микроконтроллера. Модуль KY-006 может широко применяться в схемах на транзисторах и микросхемах. Для его работы требуется генератор колебаний с частотой находящейся внутри диапазона частот указанных далее в характеристиках.
Применяется в будильниках и таймерах, в средствах звуковых сообщений о работе приборов. Например для сигнализации о аварийных режимах работы приборов – перегрузка блока питания, перегрев важных компонентов. Пьезоизлучатель хорошо передает звуки щелчков, что может быть полезно при работе с клавиатурой. Применяется в различной игровой и обучающей технике.

Характеристики KY-006
Диапазон излучаемых частот 2 – 5 кГц
Напряжение сигнала, В
предельное 5
номинальное 3,3
Размеры платы 33 x 13 мм

Потребление тока KY-006 зависит от условий использования

Максимальный уровень сигнала, В	3,3		5
Сопротивление последовательно включаемого резистора, Ом	Без резистора	47	Без резистора	100
Ток, мА	13,5	13	20	12

Превышение номинального напряжения сигнала приводит к быстрому износу пьезоизлучателя. При уровне сигнала 5 В происходит перегрузка пьезоизлучателя, звук искажается.

7. Модуль лазера (красный) KY-008 (Laser sensor module)

Содержит лазерный светодиод с цилиндрическим радиатором и пассивные компоненты, грубо обеспечивающие режим работы светодиода. Модуль лазера KY-008 создает небольшое световое пятно на противоположно расположенном объекте благодаря особым свойствам лазерного излучения. Луч виден в задымленном или пыльном помещении.

Модуль лазера (красный) применяется как излучающий компонент в фотореле, в которых между источником света и фотоприемниках расстояние измеряется в метрах. Такая схема расположения фотоприборов используется при подсчете переместившихся крупных объектов между источником и приемником. В охранных системах это получило название световой барьер. Среди других применений – лазерная указка, установки световых эффектов, где световое пятно перемещается с помощью зеркала.
Характеристики KY-008
Питание, предельные параметры
напряжение 5 В
ток 30 мА
Длина волны излучения 650 нм
Оттенок света рубиновый
Светоотдача 2-5 мВт
Предельное расстояние до фотоприемника 14 м

Особенности применения
Модуль лазера KY-008 боится статического электричества. Даже импульсное превышение питающего или управляющего напряжений приводит к порче светодиода. При работе происходит нагрев светодиода, который в незначительной мере снижает имеющийся на светодиоде радиатор. Основной параметр питания лазерного светодиода ток, а не напряжение. При нагреве снижается сопротивление светодиода, происходит увеличение потребляемого тока, в результате нагрев ускоряется и развивающийся процесс приводит к негативным последствиям. В большинстве случаев не требуется работа модуля лазера KY-008 на предельной мощности. Снижать потребляемый ток можно с помощью последовательной установки в цепи питания резистора сопротивлением в соответствии с таблицей.

Сопротивление последовательно установленного резистора, Ом	22	47	100
Потребляемый ток, мА	19	17	14

Потребление максимального тока вызывает быстрый перегрев, работа в половинном режиме потребления замедляет процесс саморазогрева, но все же он будет происходить. Наиболее правильным способом обеспечения надежной работы является использование для питания модуля лазера KY-008 стабилизатора или ограничителя тока. О простом двухвыводном компоненте стабилизирующем ток рассказано в следующих материалах.

8. Модуль RGB светодиода (SMD) KY-009 3color fullcolor LED SMD modules

На плате модуля KY-009 расположены два компонента: трехцветный светодиод 5050 full color и штыревой соединитель имеющий 4 контакта. Светодиод содержит три излучателя света красного, зеленого и синего цветов. Они могут светиться одновременно или поочередно. Модуль RGB светодиода (SMD) применяется для индикации режимов работы приборов, подсветки ЖКИ индикаторов и клавиш. Используется в игрушках и сложной развлекательной технике. Многоцветная подсветка предоставляет широкий простор для дизайнерских решений, что важно в рекламе, для оформления клубов, концертных залов и при проведении различных массовых мероприятий. Оригинальный эффект создается при подсветке воды и ледяных скульптур.
Характеристики KY-009
Цвета свечения:
насыщенный красный
чистый зеленый
синий
Яркость, кандел
красный 0,72
зеленый 1,3
синий 0,35
Ток каждого излучателя, мА
номинальный 20
предельный постоянный 25
предельный импульсный 100
Прямое номинальное напряжение, В
красный 2
зеленый 3,4
синий 3,4
Предельное обратное напряжение 5 В
Температура окружающего воздуха, °C
при работе -40…85
хранения -40…100

9. Модуль датчика света KY-010 (Optical broken module)

Устройство представляет собой оптический датчик регистрирующий перемещение движущихся элементов конструкции пересекающих инфракрасное излучение, направленное от светодиода к фотоприемнику. Оба фотоприбора находятся в выступах компонента модуля – фотопрерывателя. Конструкция компонента расположенного на плате имеет щель. При вносе в нее непрозрачной пластины уровень логического сигнала на выходе датчика меняется. Так можно определить присутствие внесенного объекта. Если перекрытие происходит много раз подряд, то на выходе формируются импульсы напряжения. Электроника прибора с датчиком KY-010 подсчитывает импульсы. Для определения линейного перемещения подвижной пластины, например в 3 D принтере на ее краях размешаю шипы. При движении пластины шипы перемешаются внутри щели датчика и перекрывают свет от светодиода к фототранзистору. Импульсы на выходе датчика перекрытия излучения KY-010 подсчитывает микроконтроллер и вычисляет расстояние, на которое передвинулась деталь конструкции.

Характеристики
Питание
напряжение 5 В
ток 13 мА

10. Модуль 2-цветного светодиода KY-011 (2color LED module)

Применяется для индикации режима работы прибора, показа фаз протекания контролируемого процесса. Плата модуля KY-011 позволяет закрепить 2-цветный светодиод на передней панели прибора. В корпусе светодиода находятся два полупроводника. Один дает зеленое свечение другой красное. Применение двухцветного светодиода позволяет экономить площадь передней панели прибора. Теперь не надо следить какой светится индикатор, первый или второй. Есть один индикатор, а информацией является цвет свечения. Всего красно-зеленый светодиод имеет четыре состояния для передачи информации: красное свечение, зеленое, оранжевое и выключен. Оранжевое свечение будет при одновременном включении красного и зеленого полупроводников. Здесь открывается широкий простор для творчества конструктора и дизайнера. Например, зеленый свет – прибор готов к работе, красный – ожидание.
Характеристики KY-011
Ток питания каждого полупроводника 10 мА
Напряжение, В
на красном 1,5
на зеленом 2
Главный параметр питания – ток. При использовании KY-011 от специалиста требуется собрать цепи питания, обеспечивающие номинальные токи. Приводимые нами значения падения напряжения на светодиоде весьма условны, так как производитель устанавливает в модуль 2-цветного светодиода разные типы светодиодов. При работе происходит нагрев светодиода и падение напряжения меняется, особенно при одновременном включении двух цветов.

11. Модуль пьезоизлучателя KY-012 (Active buzzer module)

Модуль пьезоизлучателя служит для подачи звуковых сигналов. Генерирует звук постоянного тона. Используется в электронных приборах как средство оповещения о различных событиях: завершение работы, сигнал тревоги, перегрузка и в других случаях. Модуль KY-012 содержит пьезоизлучатель и электронный генератор сигнала звуковой частоты. Благодаря наличию генератора модуль называют активным. Собственный генератор освобождает разработчика от необходимости введения в схему прибора мультивибратора или разработки программы МК генерации звуковых частот. Модуль активного пьезоизлучателя позволяет упростить сборку прибора в отличии от пассивного звукового излучателя. Изменить тон звука нельзя.
Характеристики
Напряжение питания 4,5 – 5,5 В
Частота звука около 2 кГц
Подключение KY-012
S – общий провод.
Центральный контакт – питание модуля.

12. Модуль аналогового датчика температуры KY-013 (Temperature sensor module)

13. Модуль датчика влажности и температуры KY-015 DHT11 (Temperature and humidity sensor module)

Плата модуля содержит основные компоненты: датчик температуры и относительной влажности DHT11 в синем корпусе, светодиод индикации питания и вилка соединителя. Внутри DHT11 небольшая плата с компонентами: емкостным датчиком влажности, терморезистором имеющим отрицательную характеристику и микроконтроллером.
Характеристики
Питание
напряжение 3…5,5 В
ток в режимах
измерение 0,5…2,5 мА
ожидание 150 мкА
Частота опроса не чаще одного раза в 1 с
Предельная длина экранированной линии связи 20 м
Разрешающая способность 8 бит
Стабильность 1 %
Измерение влажности
Точность при температуре
25 ℃ – 4 %
0…50 ℃ – 5 %
Диапазон измерений при температуре
0 ℃ – 30…90 % RH
25 ℃ – 20…90 % RH
50 ℃ – 20…80 % RH
Предельное время отклика 15 c
Гистерезис 1 %
Продолжительная температурная стабильность 1 % / год
Измерение температуры
Точность 1…2 %
Диапазон 0…50 ℃
Предельное время отклика 30 c

14. Модуль RGB светодиода KY-016

15. Модуль датчика наклона ртутный KY-017 (Mercury open optical module)

16. Модуль фоторезистора KY-018 (Photo resistor module)

Датчик освещенности позволяет электронному прибору определить уровень яркости света в контролируемой точке. Модуль дает возможность закрепить фоторезистор в конструкции прибора. Имеющийся соединитель позволяет быстро менять датчик при необходимости. Фоторезисторы обладают небольшим быстродействием с позиции оценки сегодняшнего дня, но этого вполне достаточно для коммутации уличного освещения на рассвете и закате. Применяется в автоматике управления освещением – фотореле. Возможно применение в ответственном освещении для контроля работы светильников. Модуль фоторезистора может использоваться для нефелометрии – измерении прозрачности потока жидкости. Среди других применений автомат лестничного освещения, фотореле для гирлянд новогодней елки и многое другое. Модуль фоторезистора применяется в светочувствительных роботах. В роботе разработанном на заре кибернетики – черепашке Грея устанавливается единственный датчик фоторезистор, а заложенный алгоритм позволяет моделировать поведение живых существ.

Чем ярче освещен фоторезистор, тем ниже его сопротивление. Сопротивление фоторезистора при изменении освещенности меняется в широких пределах от единиц килоом и до сотен килоом или мегаома. Точно выяснить изменение сопротивление фоторезистора следует экспериментально с помощью омметра. Контакты и схема модуля KY-018 позволяют использовать только фоторезистор или фоторезистор в составе делителя напряжения. Для этого на плате установлен резистор 10 кОм.
Питание модуля подают на контакт +5 В. С увеличением освещенности на выходе модуля фоторезистора напряжение будет падать, при ярком свете напряжение выхода будет около половины напряжения питания. Величина напряжения на выходе зависит от типа фоторезистора. В темноте напряжение выхода будет близко к напряжению контакта +5 В.

17. Модуль реле KY-019 (5V relay modul)

18. Модуль датчика наклона KY-020 (Tilt switch module)

Модуль позволяет установить датчик на подвижной детали конструкции. Датчик определяет наклон при повороте на 90° вокруг горизонтальной оси.

Применяется в системах контроля и безопасности. Модуль датчика наклона можно установить на крышках, дверцах, люках, закрывающих доступ в контролируемое пространство. Зарегистрировать малые углы наклона с его помощью нельзя.
Характеристики
Напряжение питания 5 В
Устройство датчика наклона
Корпус датчика размещенного на плате представляет собой колбу из диэлектрического материала. Внутри колбы расположены два электрода и металлические шарики. Электроды расположены рядом, ближе к торцу колбы. При наклоне в сторону электродов шарики скатываются и замыкают их. При наклоне в противоположную сторону шарики собираются на противоположном конце колбы освобождая и размыкая электроды.

19. Модуль на основе геркона KY-021 (Mini magnetic reed modules)

Геркон – датчик магнитного поля. Внутри зеленой стеклянной колбы смонтированной на плате модуля KY-021 находятся подвижные контакты из особого сплава. При воздействии магнитного поля контакты геркона замыкаются.

Модуль позволяет закрепить датчик на неподвижном элементе конструкции. На подвижной детали устанавливают постоянный магнит. Для этого удобно использовать ниодимовые магниты. При сближении геркона и магнита замыкаются контакты геркона. Модуль на основе геркона используется в случаях, когда определяется приближение магнита вплотную. Например, датчик плотного закрытия двери. Применяется в линейно перемещающихся деталях механизмов для определения перемещения в крайнее положение, например принтер, простой станок.
Характеристики
Питание 5 В.

20. Модуль ИК приемника KY-022 (Infrared sensor receiver module)

Представляет собой приемник данных от пультов управления передающих команды используя инфракрасное излучение. Модуль обладает большой универсальностью и позволяет принимать команды от большинства ИК пультов бытовой техники. Для этого используется ИК излучение модулированное основной частотой указанной далее в характеристиках. Данные передаются с помощью пачек импульсов основной частоты. Для кодирования используются различные способы: пачки с различным количеством импульсов, время паузы между пачками и прочие способы. Это существенно увеличивает помехозащищенность и дальность связи.
Электромагнитное излучения инфракрасного участка спектра, так же как и видимый свет, подчиняется законам оптики. Благодаря свойствам ИК излучения и свойствам информационного канала инфракрасный становится возможным светодиод и модуль ИК приемника совместно использовать как датчик присутствия различных объектов в зоне излучения. Применяются две схемы расположения ИК фотоприборов.

Определяется отражение ИК излучения от предмета. Светодиод помещают в трубку.
Использование перекрытия луча актуально для регистрации движения объектов при расстоянии между светодиодом и датчиком измеряемом в метрах. Применение модуля KY-022 позволяет сделать ИК локатор регистрирующий объекты на расстоянии от полуметра до трех. ИК локатор интересно применить в робототехнике. Малое потребление тока модулем KY-022 позволяет применять его в приборах имеющих батарейное питание. Благодаря модуляции ИК излучения каждый датчик может иметь уникальный сигнал. Это позволяет работать нескольким роботам в ограниченном пространстве. ИК локаторы роботов не будут мешать друг другу.
Характеристики KY-022
Питание
напряжение
номинальное 5 В
диапазон 2,7 – 5,5 В
предельное 6 В
ток 7 мА
Логические уровни сигнала при питании 5 В
лог. 0 – 0,2 В
лог. 1 – 4,5 В
Расстояние до передатчика 18 м
Частота сигнала
основная 38 кГц
диапазон 33 – 43 кГц
Рабочая температура -20…85 ℃

21. Модуль джойстика KY-023-2 (XYaxis joystick module)

22. Модуль датчика Холла (линейный) KY-024 (Linear magnetic Hall sensors)

Модуль определяет присутствие поля постоянного магнита или магнитного поля катушки проволоки подключенной к постоянному току. Наиболее часто применяется для определения скорости вращения различных деталей механизмов. Модуль датчика Холла (линейный) KY-024 используется в приборах бытового, учебного и развлекательного назначения. Возможно применение как наглядного пособия для ознакомления с эффектом Холла.

Характеристики KY-024
Питание 3,3 – 5,5 В
Температура окружающего воздуха во время работы 0 – 70 °C

23. Модуль магнитный датчик с герконом KY-025 (Reed module)

Контакты геркона замыкают вход компаратора на микросхеме LM393YD. Благодаря применению компаратора в модуле KY-025 через геркон протекает очень малый ток, что значительно продлевает срок службы датчика. Состояние выхода цифрового сигнала говорит о наличии магнитного поля.

Модуль магнитный датчик с герконом KY-025

Модуль реагирует на постоянное магнитное поле создаваемое расположенным вплотную небольшим магнитом. Для этого удобно применять современные ниодимовые магниты. Чувствительный элемент – геркон, он находятся на торце платы. Это стеклянная колба, внутри пружинящие контакты из специального сплава. Под действием магнитного поля контакты замыкаются. Модуль KY-025 устанавливается на неподвижном элементе конструкции. На подвижной детали закрепляется магнит. При сближении с герконом контакты геркона замыкаются. Модуль магнитный датчик с герконом используется для контроля плотного закрывания двери. Применяется для контроля работы различных механизмов.
Характеристи
