Код: 01732

Звуковой модуль MINI SD WTV020-SD-16P Arduino

Ціна за 1 шт.
115.20 грн
В наявності 0 шт.
Оптом і в роздріб
Товара нема в наявності
Опис

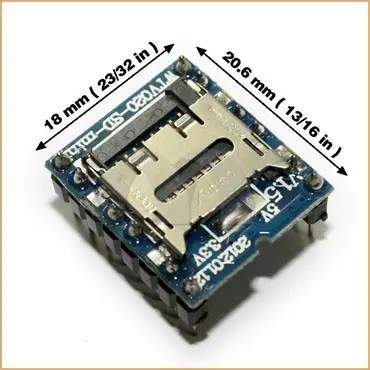

PIC WTV020-SD-16P

Звуковой модуль ардуино module MP3 Sound module WTV020-SD-16P Arduino U-disk audio player SD card voice module MP3 Sound module WTV020-SD-16P Arduino.

сСсылка на скетч, звуковые примеры, программы, документация http://www.buildcircuit.com

Внимание! На некоторых модулях отсутствует перемычка выбора напряжения питания. Необходимо соединить среднюю и 3.3В площадки капелькой припоя.

Спецификация продукта

  • WT020-SD-16P Мини звуковой модуль для Micro SD Card
  • Можно управлять с помощью клавиш или MCU;
  • Поддержка до 1GB Micro SD Card;

Особенности

  • 16 битный ЦАП / ШИМ аудио выход.
  • Частота дискретизации от 6 кГц до 36 кГц для AD4 голосовой формат
  • Поддержка до 1GB SD-карта макс. 512 треков макс.
  • Поддержка 4 Bit файлы формата ADCPM.
  • Рабочее напряжение: DC2.7-3.5V
  • Ток покоя: 3uA

Применения

  • Сигнализация, дверной звонок.
  • Медицинское, промышленное назначение
  • Парковка Расстояние управления, системы GPS, и контроль доступа.
  • Игровые консоли, рекламные объявления.
  • Игрушки, автоматизированные системы, радиостанции
  • Хобби

Инструкция по конвертации AD4 файлов.

http://www.buildcircuit.com/how-to-convert-mp3-and-wav-files-to-ad4-format-wtv020sd-tutorial/

Модули и микросхемы серии WTV020-SD предназначены для приложений, где требуется простое дешевое решение по хранению-воспроизведению звуковых и музыкальных сообщений большой длительности с высоким качеством звучания. Для хранения аудио сообщений используется стандартная SD или micro-SD flash карта. Смена аудио информации осуществляется простой заменой или перезаписью flash карты. Запись может производиться на любом бытовом карт ридере.

Основные преимущества модулей и микросхем WTV020-SD:

  • полностью готовое к использованию однокристальное решение,
  • низкая стоимость,
  • минимальные размеры (модуль WTV020-SD(micro): всего 22 х 19 мм),
  • позволяет хранить и воспроизводить большой объем аудио информации: до 512 файлов общей длительностью до 46 часов,
  • встроенный высокоскоростной аудио процессор, обеспечивает качественное и чистое звучание,
  • простая схема включения: всего одна микросхема,
  • быстрая и удобная смена звуковых сообщений: простой заменой flash карты или перезаписью ее на любом картридере,
  • поддерживаемые частоты дискретизации от 6кГц до 36кГц,
  • поддерживается формат файлов AD4 (аналог mp3),
  • ШИМ (PWM) выход для прямого подключения динамика с выходной мощностью 0.25/0.5Вт,
  • ЦАП (DAC) выход для подключения внешнего усилителя,
  • 5 режимов управления, как с помощью кнопок или отдельных сигналов, так и по командам внешнего микроконтроллера,
  • максимальный обьем поддерживаемой карты 1гб
  • напряжение питания 3-3.3В
  • Карта памяти должна быть отформатирована в стандарте FAT16.
  • Файлы формата AD4 могут иметь частоты до 32 кГц.
  • Файлы должны располагаться в корневом каталоге карты памяти. 0001.ad4 0002.ad4 0003.ad4
  • файлы типа безимени1.wav воспроизводиться не будут



Источник https://arduino-ua.com/prod902-zvykovoi-modyl-ardyino-module-mp3-sound-module-wtv020-sd-16p-arduino
