Модуль індикації та управління на TM1638

Ціна за 1 шт.

81.40 грн

В наявності 0 шт.

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

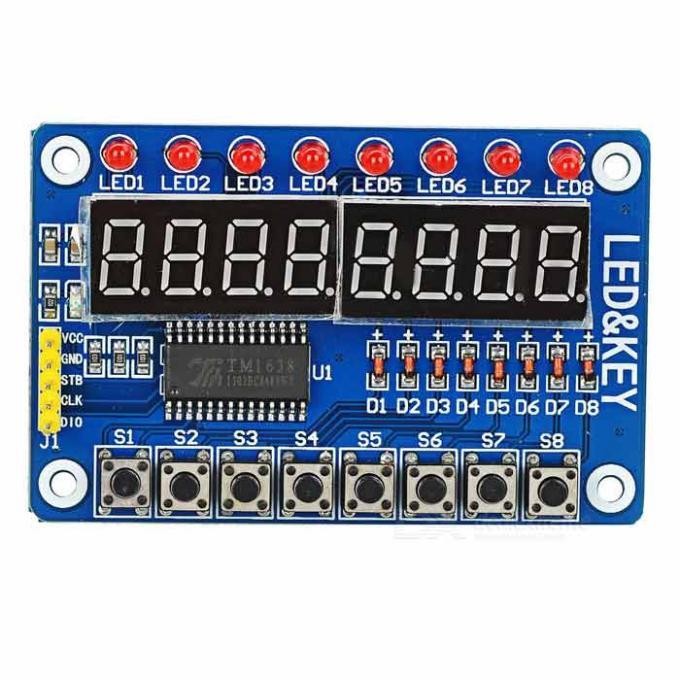

Индикаторный клавиатурный модуль на микросхеме TM1638 предназначен ввода-вывода информации из микроконтролллера. Плата отображает информацию на 8-ми семисегментных индикаторах, 8-ми светодиодах и позволяет вводить информацию с 8 кнопок. Для управления используется последовательный интерфейс.

Источник https://arduino.ua/prod2010-modyl-indikacii-i-ypravleniya-na-tm1638

Характеристики:

Напряжение питания: 5 В
Рабочий ток: 125 мА
Максимальная частота синхронизирующего сигнала: 405 КГц
количество каналов управления: 3
Количество разрядов: 8
8 тактовых кнопок
8 светодиодных индикаторов
Диапазон рабочих температур: от -10 до + 60°C
Размеры: 76х50х9мм
Вес: 27г

Источник https://arduino.ua/prod2010-modyl-indikacii-i-ypravleniya-na-tm1638

Сигналы интерфейса TM1638:

STB – разрешение работы микросхемы при низком уровне сигнала. После переключения в активный уровень первый принимаемый байт воспринимается как команда. Часто для обозначения этого сигнала используют слова строб, стробирующий.
CLK – тактовый сигнал при передаче данных в микросхему. Данные фиксируются по фронту сигнала. Источником сигнала CLK служит внешнее устройство.
DIO – двунаправленная линия данных. Передача синхронизируется фронтом сигнала CLK.

Микросхема содержит внутренние регистры хранения состояния светодиодов и кнопок. Запись и чтение регистров происходит по командам приходящим по интерфейсу. После записи регистров микросхема автоматически формирует сигналы управления индикаторами и опроса кнопок.
